Тахогенератор постоянного тока ТС-1М предназначен для комплектации электродвигателей, работающих в широко регулируемых электроприводах постоянного тока с другими машинами.

Технические характеристики

Крутизна выходного напряжения, В/ мин -1	0,03 +/- 15%.
Частота вращения, мин -1
Номинальная мин -1	3000
Максимальная мин -1	5000
Минимальная мин -1	0,1
Номинальное сопротивление нагрузки, не менее, кОм	2
Масса, кг	2,7
Марка щеток	ЭГ74 4х5х12,5 мм

Эксплуатация

Оптимальными условиями для использования тахогенератора ТС-1М являются:

температура окружающего воздуха от + 1 до +40°С
высота над уровнем моря не более 1000 м.

Исполнение

Тахогенератор ТС-1М с возбуждением от постоянных магнитов состоит из якоря и станины с колпаком. Якорь состоит из втулки, на которую насажен сердечник, коллектора, обмотки из медного провода и колпака. Составной частью тахогенератора является алюминиевая станина, к которой крепится постоянный магнит и обойма щеткодержателя. На станину насажен колпак.

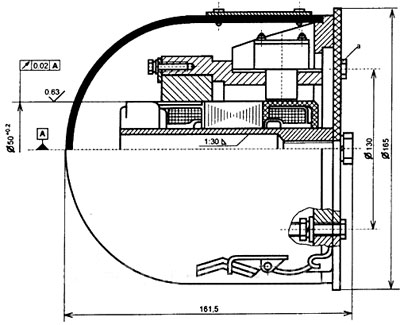

Рис.1. Габаритные и присоединительные размеры тахогенератора ТС-1М
