Тахогенератор ТП-130 предназначен для работы в качестве датчика скорости в системах автоматического регулирования частоты вращения электродвигателей прокатных станов и других металлургических агрегатов в условиях повышенной влажности, запыленности и вибраций.

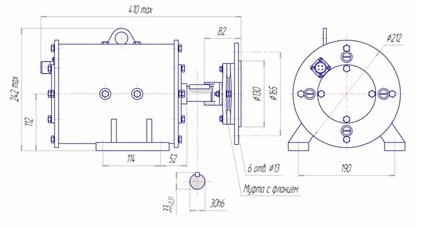

Рис.1 Габаритные и присоединительные размеры тахогенераторов ТП-130. Исполнение IМ 1081

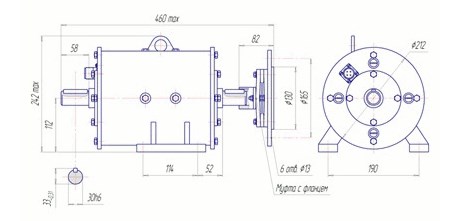

Рис.2 Габаритные и присоединительные размеры тахогенераторов ТП-130. Исполнение IМ 1082

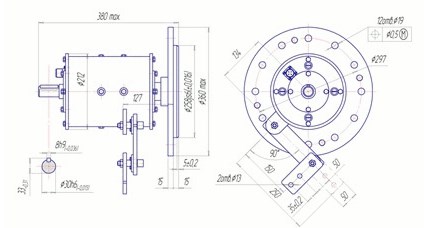

Рис.3 Габаритные и присоединительные размеры тахогенераторов ТП-130. Исполнение IМ 3087
| Параметры | Ед.изм. | ТП-130 |
| Номинальная частота вращения | мин-1 | 1500, 2000, 3000, 4000 |
| Номинальное напряжение | В | 200 |
| Номинальное сопротивление нагрузки | кОм | 2,1 |
| Нелинейность выходного напряжения | % | 0,5 |
| Асимметрия выходной характеристики при правом и левом вращении якоря | % | 0,1 |
| Температурная погрешность | %/ град. | 0,05 |
| Коэффициенты пульсаций гармонических составляющих выходного напряжения тахогенераторов | ||
| оборотные с частотой fr=n60 | % | 0,04 |
| полюсные с частотой fp1=pn60 | % | 0,08 |
| полюсные с частотой fp2=2pn60 | % | 0,01 |
| зубцовые с частотой fz=zn60 | % | 0,18 |
| коллекторные с частотой fk=kn60 | % | 0,13 |
| Момент инерции якоря | кг*м2 | 0,0018 |
| Масса | кг | 18 |
