Табло ТСБ

Светодиодное табло ТСБ представляет собой устройство визуализации функционирования пультов и модулей управления, устанавливаемых на электростанциях типа ТЭС и АЭС, а также не которых промышленных объектах. Эти устройства применяются для замены морально устаревших ламповых табло типа ТСБ. Отличительным является то, что при замене не придется изменять схемы питания и конструкцию посадочных мест для новых табло.

Конструкционные особенности

Табло ТСБ выполнено в виде корпусного устройства, внутри которого установлена электрическая схема, а на лицевую панель выведены 4 светодиодные лампы. Для защиты от механических факторов и агрессивной внешней среды табло закрывается двойным ударопрочным стеклом.

Установка табло ТСБ выполняется с помощью специальных коммутационных колодок, имеющих четыре подпружиненных контакта. Наличие специальной защелки-фиксатора обеспечивает надежное крепление устройств на рабочем месте.

Рис. 1 - структурная схема ТСБ

1. Узел неполярного питания.
2. Защита от перенапряжений.
3. Схема возбуждения импульсного реле.
4. Компаратор зажигания светодиодов.
5. Преобразователь U/1/.
6. Токовая защита.
7. Термозащита.
8. Стабилизатор тока светодиодов.

Преимущества табло

• В табло присутствует система двукратного дублирования, включающая в свой состав 4 светодиода.
• Имеется встроенная защита от возможных перенапряжений (порог срабатывания находится в интервале значений 420 - 460 В).
• Поддерживается использование термозащиты устройства.
• При выходе одного из светодиодов остальные поддерживают свою работу.

Технические характеристики

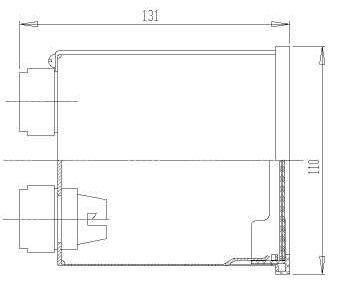

Рис. 2 - габаритные размеры ТСБ
