Станция смазочная С48-1М предназначена для нагнетания отфильтрованных масел в смазочные системы станков и других машин.
Устройство и принцип действия
Смазочная станция типа С48–1М содержит насосную установку, выполненную на базе шестеренного насоса 1 с фланцевым электродвигателем 2; фильтр тонкой очистки 3 с предохранительным клапаном 4, установленным на напорной линии насоса; резервуар 5, снабженный пробкой 6 для слива смазочного мате-риала и указателями уровня масла 7; заливной фильтр 8. Для заземления станции на электродвигателе предусмотрен болт заземления 9.
В заливной фильтр входят магнитный патрон, предназначенный для задержания ферромагнитных частичек, со-держащихся в заливаемом масле, корпус с фильтрующей сеткой, воздушный фильтр для очистки от пыли воздуха, поступающего в резервуар.

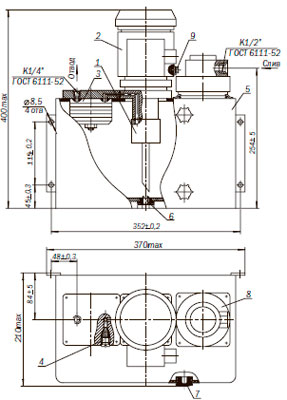

Рис.1. Габаритный чертеж станции смазочной С48-1М
Станции работают на жидком смазочном материале, кинематическая вязкость которого от 10 до 200 мм2/с и температура от +5°С до +50°С. Класс чистоты смазочного материала не ниже 14. Температура окружающей среды от +1°С до +40°С.
| Параметр | Норма для исполнения | |||
| С48-11М | С48-12М | С48-13М | С48-14М | |
Давление нагнетания, МПа:
|
0,63±0,095 0, 80-0,12 |
|||
| Номинальная подача, л/мин | 0,63+0,32 | 1,25+0,5 | 1,85+0,54 | 3,0+0,60 |
| Коэффициент подачи не менее | 0,5 | 0,6 | 0,7 | 0,8 |
| Тонкость фильтрации масла на выходе из станции, мкм | 40 | |||
| Номинальная вместимость резервуара, л | 10 | |||
| Мощность электродвигателя, кВт | 0,09 | 0,12 | ||
| Синхронная частота вращения электродвигателя, об/мин | 3000 | |||
| Масса станции без смазочного материала, кг, не более | 12,5 | 13,0 | ||
Структура обозначений
Пример условного обозначения смазочной станции одноотводной:
- с номинальной подачей 1,85 л/мин для стран с тропическим климатом: С48-13М О4.1 ТУ2-053-1709-84;
- то же с номинальной подачей 3,0 л/мин для стран с умеренным климатом: С48-14М УХЛ4 ТУ2-053-1709-84.
Комплектация
- Станция смазочная С48-1М - 1 шт,
- Паспорт - 1 экз.
