Соединители ОНП-ВС-103, ОКП-ВС-02, ОНп-ВС-117, ОКп-ВС-01

Цена по запросу
Артикул:
6188
  • Описание
  • Гарантии

Соединители ОНП-ВС-103, ОКП-ВС-02, ОНп-ВС-117, ОКп-ВС-01 представляют собой специальные устройства для соединения деталей различного назначения. Область применения - радиоэлектроники или радиотехнике. Соответствую стандартам НЩО.364.075 ТУ.

Конструкция

Конструкция предусматривает извлечение контактов с возможностью дальнейшей установки. Они покрываются золотом и серебром в зависимости от типа контактов. Подходят для климата типа В. Соединители защищены от попадания пыли. Устанавливаются при помощи спайки или обжимки.

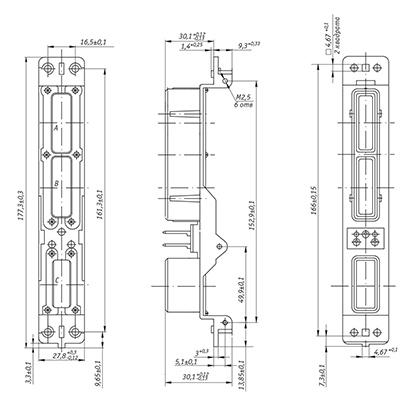

Рис.1 Чертеж соединителя ОНП-ВС-103
Рис.1 Чертеж соединителя ОНП-ВС-103

Технические характеристики

Наименование

Значения

  • вибрация, диапазон частот, Гц
  • вибрация, ускорение, м/кв.
  • одиночные удары, ускорение, кв.м/с
  • многократные удары, ускорение, кв.м/с
  • линейные нагрузки, ускорение, кв.м/с
  • 1…2000
  • 200 (20g)
  • 10000 (1000g)
  • 1500 (150g)
  • 1000 (100g)

Электрические свойства

  • максимальное рабочее напряжение постоянного тока, не более
  • рабочий ток, не более НЧ контакт
  • сопротивление электрического контакта, не более
  • сопротивление изоляции в нормальных климатических условиях, не менее
  • между любыми соседними НЧ контактами, а также между корпусом сочлененного соединителя и любым соседним НЧ контактом - 250 В, РЧ контактами - 100В
  • 0,8 - 1 А, 1,5 - 7 А
  • НЧ контакты: 0,8 - 5 мОм, 1,5 - 2,5 мОм. РЧ контакты: 0,6 - 10 мОм, корпус-корпус 10 мОм
  •
  • НЧ - 5000 МОм, РЧ - 1000 МОм

Климатические свойства

  • температура окружающей среды, С
  • смена температур, С
  • атмосферное пониженное давление рабочее, Па (мм.рт.ст.)
  • от -60 до +100
  • от -60 до +95 (с учетом температуры перегрева контактов)
  • 1,3х10 4 (10-6)

Правила эксплуатации

Оптимальными условиями для использования соединителей ОНП-ВС-103, ОКП-ВС-02, ОНп-ВС-117, ОКп-ВС-01 являются:

  • температура окружающей среды от -60 до +100оС,
  • атмосферное давление 1,3х102 (1,0) Па (мм.рт.ст.).

Работают минимум 20 лет с наработкой 10000 часов. Допускается снимать и переустанавливать соединители минимум 500 раз.
