Соединители 7Р

Соединители электрические низкочастотные прямоугольные 7Р применяются для работы в электрических цепях постоянного, переменного и импульсного токов.

Обозначение

Вилка (розетка) кабельная (блочная) 7Р-52 ИЮ0.364.033 ТУ, где

• 7Р - тип соединителя;
• 52 - количество контактов;
• ИЮ0.364.033 ТУ - обозначение технических условий;
• Вид покрытия контактов - серебро;
• Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики

• Ток на контакт, А 10;
• Напряжение, В (ампл ) 500;
• Сопротивление контактов, мОм, не более 3;
• Сопротивление изоляции, МОм, не менее 5000;
• Емкость между любыми контактами, пФ, не более 2,5;
• Усилие расчленения контактов с контрольным калибром, Н (кгс) 0,5 (0,05) - 1,5 (0,15);
• Усилие расчленения соединителей, Н (кгс), не более 360 (36);
• Число сочленений-расчленений 500;
• Минимальная наработка соединителей, ч 1500;
• Минимальный срок сохраняемости соединителя, лет 25.

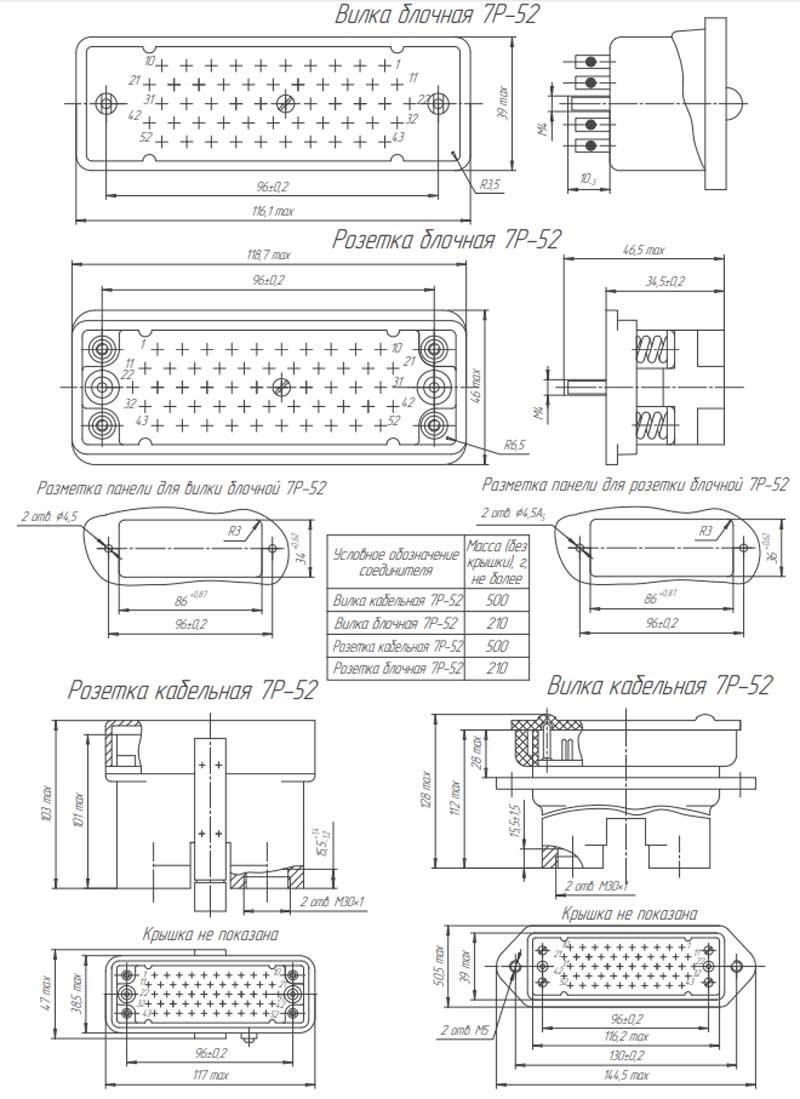

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 5 - 200;
  • амплитуда ускорения, м/с2 (g) 100 (10);
  • диапазон частот (для блочных соединителей), Гц 200 - 2500;
  • амплитуда ускорения (для блочных соединителей), м/с2 (g) 20 (2).
• Акустический шум:
  • диапазон частот, Гц 50 - 10000;
  • уровень звукового давления, дБ, не более 130.
• Механический удар многократного действия (для блочных соединителей):
  • пиковое ударное ускорение, м/с2 (g) 500 (50);
  • длительность действия, мс 1 - 80.
• Линейное ускорение, м/с2 750 (75);
• Атмосферное пониженное рабочее давление, Па (мм рт ст ) 0,67·103 (5);
• Повышенная рабочая температура, °С 85;
• Пониженная предельная температура, °С минус 60;
• Смена температур блочных (кабельных) соединителей, °С от 115 (120) до минус 60;
• Повышенная относительная влажность воздуха при температуре 40 °С
  (для блочных соединителей), % 98;
• Иней и роса;
• Хвостовики контактов соединителей (вилок, розеток) допускают
  присоединение проводов максимальным сечением, мм2 2,5.
