Соединитель СП 063 У2

Штепсельный соединитель СП 063 У2 представляет собой разъем с контактами плоского типа, соединители проводов для быстрого соединения или отключения отдельных кабельных отрезков силовых электрических цепей. С помощью этих соединителей осуществляют подключение токоприемных элементов к стационарным или передвижным установкам.

Преимущества

• Простота конструкции;
• Надежность;
• Дешевизна.

Условия работы

Соединители СП 063 У2 реализованы в климатическом исполнении У2. Их эксплуатация возможна при температурных режимах от -45⁰С до +45⁰С. Величина приведенной влажности воздуха в рабочей зоне не должна превышать 95% при температуре Т=30⁰С.

Использование СП 063 У2 должно проводиться в рабочей зоне, расположение которой над уровнем моря составляет 2000 метров. На рабочем месте допускается наличие вибраций с частотой до 50 Гц и ускорением 0.5 g, а также многократных ударов с продолжительностью импульса от 2 до 20 мс и показателем ускорения 15g.

Конструкция и функционирование СП 063

Штепсель СП 063 или СП 063А включает в свой состав вилку и розетку, которые в разомкнутом состоянии закрываются специальными крышками-заглушками. В корпусе вилки имеется затвор, который обеспечивает надежную фиксацию штепсельного коммутатора во включенном состоянии. Этот затвор параллельно играет роль своеобразной защиты вилочных ножей.

Наружные детали штепсельного соединителя производятся из ударопрочного изоляционного материала – пластика определенного состава. Детали, которые имеют непосредственный контакт с контактными элементами, изготавливаются из пресс-порошков.

Для выполнения коммутации электрических цепей используются четыре контакта, три из них являются фазными, а один нулевой. Штепсельным соединителем поддерживается продолжительный режим работы.

Технические характеристики соединителя

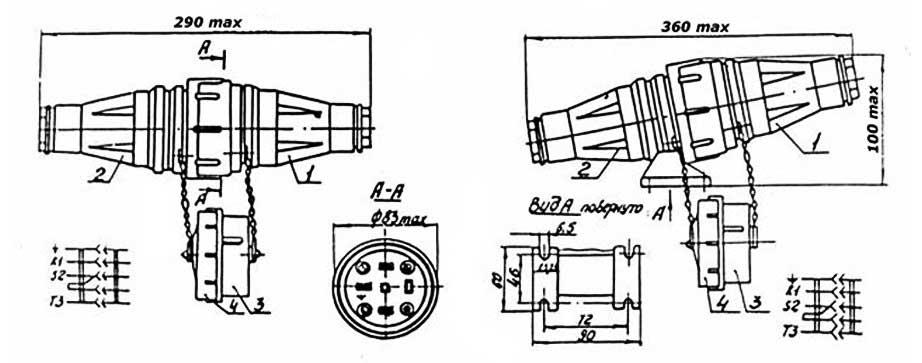

Габаритные размеры разъема СП 063
