Сигнализатор проводки "Дятел" Е121
* ориентировочная цена, требуется уточнение
Устройство Дятел Е121 представляет собой сигнализатор, применяемый для определения месторасположения скрытых электропроводок. Благодаря этому прибору можно выявить положение проводки бесконтактным способом без проведения демонтажных и иных вспомогательных работ.
Использование сигнализатора
Сигнализатор Дятел Е121 предназначен для применения энергетическими компаниями и предприятиями, специализирующимися на обслуживании электрических сетей бытового и промышленного назначения. Также прибор будет эффективен и для организаций, занимающихся ремонтом зданий и строительством различных объектов.
Особенности конструкции
Сигнализатор Дятел Е121 выполнен в виде корпусного устройства, имеющего пластиковый корпус с ограничительным ребром, отделяющим область антенны прибора и индикаторов состояния. Электрическая схема сигнализатора рассчитана на четыре рабочих диапазона с разными уровнями чувствительности. Переключение диапазонов осуществляется последовательно в порядке нарастания при помощи 4-х функциональных клавиш.

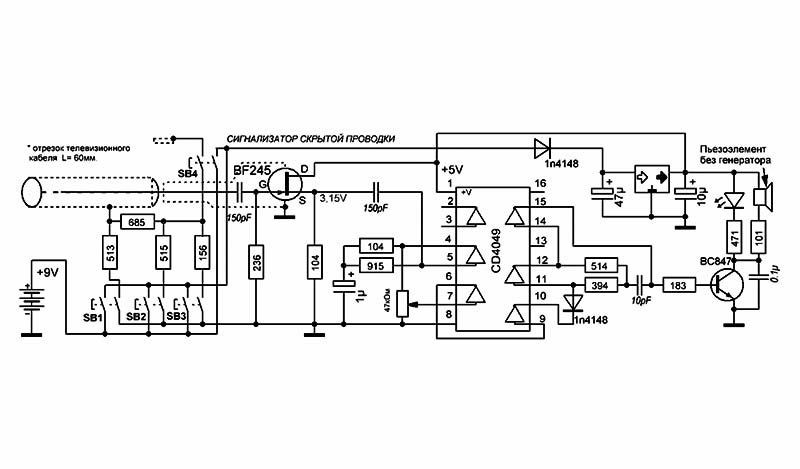

Микросхема сигнализатора "Дятел" Е-121
Функционирование прибора
Работа сигнализатора Дятел Е121 основана на применении принципа электростатической индукции, которая состоит в возникновении магнитной индукции в проводнике, размещенном в электрическом поле и подключенном к фазовому выводу. Антенна сигнализатора Дятел Е121 улавливает волны электромагнитного поля и в ней генерируется ЭДС, величина которой пропорциональна значению напряжения на проводнике, подключенному к фазе и обратно пропорционально квадрату из величины удаления от него. Сформированный в антенне сигнал поступает к делителю. После делителя он передается на электрическую схему, которая формирует световые и звуковые сигналы, величина интенсивности которых пропорциональна генерируемой ЭДС.
Технические характеристики
|
Величина расстояния для зон чувствительности с отклонениями, составляющими 50 %: |
|
|
- 1: |
0-1 см |
|
- 2: |
0-10 см |
|
- 3: |
0-30 см |
|
- 4: |
0-70 см |
|
Диапазон напряжений элементов питания типоразмера 6F22: |
7-10 В |
|
Величина размеров сигнализатора для двух вариантов корпуса, в которых производится сигнализатор: |
|
|
- 1: |
21х8х4.5 см |
|
- 2: |
21х4,5х4 см |
|
Средний срок службы аппарата: |
10 лет |
Эксплуатационные условия
Сигнализаторы Дятел серии Е121 предназначены для использования в воздушной среде, температура которой поддерживается в пределах значений от -300С до +400С. Показатель приведенной влажности воздуха при температуре +250С может составить 80%.
Комплектация
- сигнализатор скрытой проводки;
- защитный чехол;
- гальваничный элемент питания "Крона";
- паспорт;
- руководство по эксплуатации.
