Штангенрейсмас нониусный ШР и штангенрейсмас цифровой ШРЦ применяются для нахождения значения высоты деталей. Также данные приборы применяются для разметки деталей. Данные устройства поддерживаю как беспроводное так и проводное присоединение к мобильным устройствам и к компьютеру.
Конструкция

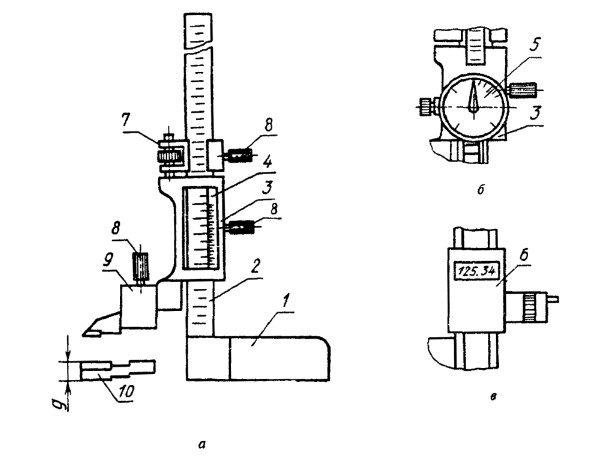

Рис. 1 - схема штангенрейсмасов ШР, ШРЦ
- а) штангенрейсмас ШР - с отсчетом по нониусу;
- б) штангенрейсмас ШРК - с отсчетным устройством с круговой шкалой;
- в) штангенрейсмас ШРЦ - с электронным цифровым отсчетным устройством.
Конструктивно ШР и ШРЦ состоит из следующих элементов (по рис. 1):
- основание;
- штанга;
- рамка;
- нониус;
- круговая шкала;
- цифровое отсчетное устройство;
- микрометрическая подача;
- стопорные винты;
- разметочная ножка;
- измерительная ножка.
Технические характеристики
|
Тип |
Диапазон, |
Ц.д., |
Погрешность, |
Тип |
Вывод данных |
|
мм |
мм |
мм |
|||
|
ШР-300 кл.1 |
0-300 |
0,02 |
±0,04 |
нониусный |
- |
|
ШР-300 кл.2 |
0-300 |
0,02 |
±0,06 |
- |
|
|
ШР-500 кл.1 |
0-500 |
0,02 |
±0,06 |
- |
|
|
ШР-500 кл.2 |
0-500 |
0,02 |
±0,08 |
- |
|
|
ШР-1000 кл.1 |
0-1000 |
0,02 |
±0,08 |
- |
|
|
ШР-1000 кл.2 |
0-1000 |
0,02 |
±0,10 |
- |
|
|
ШР-1500 кл.1 |
0-1500 |
0,02 |
±0,12 |
- |
|
|
ШР-1500 кл.2 |
0-1500 |
0,02 |
±0,18 |
- |
|
|
ШР-2000 кл.1 |
0-2000 |
0,02 |
±0,16 |
- |
|
|
ШР-2000 кл.2 |
0-2000 |
0,02 |
±0,20 |
- |
|
|
ШРЦ-300 кл.1 |
0-300 |
0,01 |
±0,04 |
цифровой |
RS-232 |
|
ШРЦ-300 кл.2 |
0-300 |
0,01 |
±0,06 |
RS-232 |
|
|
ШРЦ-500 кл.1 |
0-500 |
0,01 |
±0,05 |
RS-232 |
|
|
ШРЦ-500 кл.2 |
0-500 |
0,01 |
±0,07 |
RS-232 |
|
|
ШРЦ-1000 кл.1 |
0-1000 |
0,01 |
±0,07 |
RS-232 |
|
|
ШРЦ-1000 кл.2 |
0-1000 |
0,01 |
±0,09 |
RS-232 |
|
|
ШРЦ-1500 кл.1 |
0-1500 |
0,01 |
±0,08 |
RS-232 |
|
|
ШРЦ-1500 кл.2 |
0-1500 |
0,01 |
±0,10 |
RS-232 |
