Штангенциркуль ШЦЦВ – это цифровой измерительный прибор, который применяется при измерениях глубины пазов, отверстий и т. д. во внутренних поверхностях деталей. Этот прибор имеет возможность передавать информацию непосредственно на персональный компьютер. На передней панели штангенциркуля для внутренних измерений, находится дисплей для вывода результатов и кнопки для ввода параметров измерения.
Технические характеристики
|
Тип |
Диапазон, |
Д.о., |
Погрешность, |
|
мм |
мм |
мм |
|
|
ШЦЦВ-150 кл.1 |
22-172 |
0,01 |
±0,03 |
|
ШЦЦВ-150 кл.2 |
22-172 |
0,01 |
±0,06 |
|
ШЦЦВ-300 кл.1 |
30-330 |
0,01 |
±0,04 |
|
ШЦЦВ-300 кл.2 |
30-330 |
0,01 |
±0,08 |
|
ШЦЦВ-500 кл.1 |
40-500 |
0,01 |
±0,06 |
|
ШЦЦВ-500 кл.2 |
40-500 |
0,01 |
±0,12 |

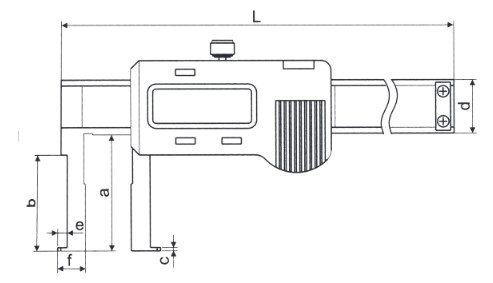

Рис. 1 - габаритные размеры ШЦЦВ
|
Тип |
Размеры, мм |
||||||
|
L |
a |
b |
c |
d |
e |
f |
|
|
ШЦЦВ-150 кл.1 |
250 |
46 |
30 |
1 |
16 |
3 |
11 |
|
ШЦЦВ-150 кл.2 |
250 |
46 |
30 |
1 |
16 |
3 |
11 |
|
ШЦЦВ-300 кл.1 |
400 |
50 |
40 |
1.5 |
17 |
3 |
15 |
|
ШЦЦВ-300 кл.2 |
400 |
50 |
40 |
1.5 |
17 |
3 |
15 |
|
ШЦЦВ-500 кл.1 |
600 |
87 |
90 |
2 |
17 |
5 |
20 |
|
ШЦЦВ-500 кл.2 |
600 |
87 |
90 |
2 |
17 |
5 |
20 |
