Шкаф управления ШУ ДГУ
Шкаф ШУ ДГУ представляет собой устройство контроля, используемое совместно с дизель-генераторными установками. Его устанавливают на необслуживаемых, непрерывно функционирующих либо резервных, электростанциях радиорелейных линий, подающих электрическое питание конечным потребителям.
Электрические шкафы типа ШУ ДГУ предназначаются чтобы:
- поддерживать функционирование 3-фазных сетей переменного электротока, которые владеют наглухо заземленной нейтралью;
- обеспечивать автоматическое или ручное управление рабочими вводами внешних электроцепей;
- осуществлять ручное или автоматическое управление дизельными установками, мощность которых не превышает 16 кВт;
- контролировать рабочие параметры дизельной установки (частота коленвала, температура и давление масла, частота генерируемого тока) с последующей индикацией параметров на цифровом дисплее;
- подзаряжать аккумуляторные батареи дизельных генераторов.
Особенности функционирования
При нормальном режиме работы нагрузка подключается к вводу внешней цепи и от нее получает питающий электроток. При отключении внешнего ввода или снижении напряжения ниже граничного минимума, шкаф управления произведет автоматическое переключение на дизельный генератор, который будет обеспечивать питание нагрузки, пока не восстановится подача электроэнергии с внешнего ввода.
За алгоритмом работы электрического шкафа ШУ ДГУ следит программируемый микроконтроллер, построенный на базе мощного микропроцессора. Специальный софт, обеспечивающий работу микроконтроллера, устанавливается в него в заводских условиях и в процессе эксплуатации шкафа меняться не может.
Модификации
- ШУ ДГУ-8-1;
- ШУ ДГУ-8-2;
- ШУ ДГУ-16-1;
- ШУ ДГУ-16-2.
Технические характеристики
|
Число вводов внешней сети: |
1 |
|
Число ДГУ: |
1 |
|
Значение номинальной мощности: |
не более 16 кВт |
|
Величина фазного напряжения в силовой сети по вводу (переменный ток): |
от 187 В до 242 В |
|
Значение фазного напряжения силовой сети по ДГУ (переменный ток): |
от 195 В до 253 В |
|
Предельно возможное фазное напряжение в силовой сети переменного тока: |
0.26 кВ |
|
Величина номинального тока нагрузки: |
30 А |
|
Показатель потребляемой мощности по переменному току: |
не больше 0.2 кВт |
|
Значение напряжения оперативного питания: |
от 8В до 14,7В |
|
Величина потребляемой мощности по постоянному току: |
не больше 30 ВА |
|
Вес устройства: |
не больше 37 кг |
|
Габаритные параметры: |
600х700х250 мм |

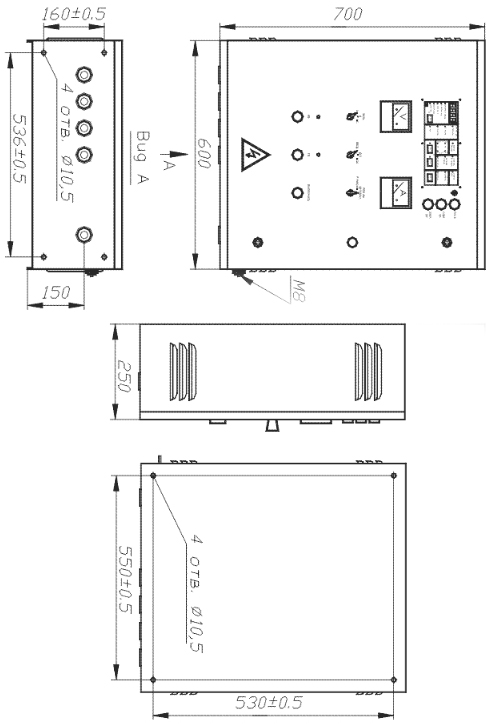

Схема габаритных размеров ШУ ДГУ
Комплектация устройства
Шкаф управления ШУ ДГУ включает в свой состав несколько функциональных узлов. В их число входит силовая часть, состоящая из автоматов защиты и коммутаторов, блока микропроцессорного управления, панели индикации и управления, зарядного блока, щитовых приборов, коммутационных элементов и устройств управления шкафом в ручном режиме.
Обозначения при заказе
Например: ШУ ДГУ-Х-Х, где
- Х - количество сетевых вводов;
- Х - мощность ДГУ, кВт.
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
