Счетчики газа ротационные РГК-Ех
Счетчики газа ротационные РГК-Ех относятся к контрольно-измерительным устройствам, используемым для определения объема природного газа. Применяются счетчики для учета газа на промышленных предприятиях, а также на объектах, которые занимаются коммерческой реализацией природного газа.
Преимущества
- Высокая надежность;
- Высокая точность измерений;
- Простота конструкции и монтажа.
Отличительные особенности
РГК-Ех могут производиться в нескольких модификациях, отличающихся типоразмерами – от G25 до G1000. Счетчики этого типа имеют взрывозащищенное исполнение, могут работать совместно с корректорами объема газа. Уровень защиты устройств отвечает 1ExibSSBT3 Х, что предусматривает их установку во взрывоопасных зонах.
Конструкционное исполнение и работа
Конструктивно счетчик ротацинный РГК-Ех включает в свой состав два основных узла – это механизм измерения и счетное устройство.
Механизм измерения имеет в своем составе два кинематически связанных ротора, отличающихся восьмиобразной формой. Для фиксирования ротора в корпусе использованы подшипники качения, обеспечивающие их свободное вращение и надежную фиксацию в составе общей конструкции. Ось одного из роторов коммутирует с редуктором, входящим в состав счетного устройства. Передаточный коэффициент подобран таким образом, что отсчет объема газа, который проходит через счетчик сразу определяется в кубических метрах и отображается на соответствующем индикаторе. Счетное устройство располагается и работает непосредственно в газовой среде. Поэтому оно надежно закрывается с помощью герметичной крышки.
Процесс измерения используемого газа осуществляется благодаря вращательному движению ротора, которое обеспечивается разностью давлений на входе и выходе измерительного устройства. За каждый из полных оборотов ротора дважды происходит наполнение рабочей камеры и выталкивание газа из нее.

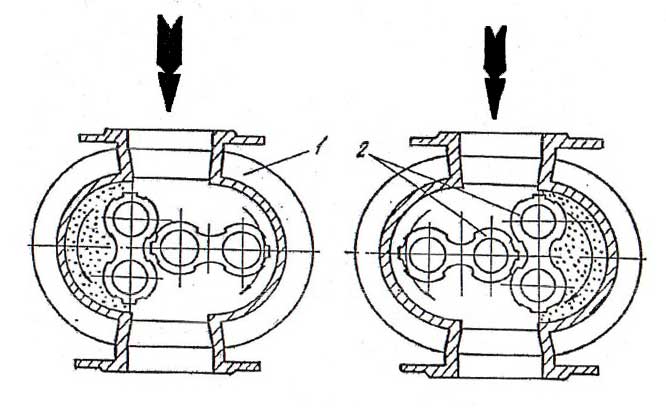

Схема: 1 - корпус; 2 - Ротор.
Технические характеристики
Наименование параметра |
Значение параметра |
||||||
G40 |
G65 |
G100 |
G250 |
G400 |
G650 |
G1000 |
|
Номинальный расход Qном м3/час |
40 |
65 |
100 |
250 |
400 |
650 |
1000 |
Максимальный расход Qmax м3/час |
65 |
100 |
160 |
400 |
650 |
1000 |
1250 |
Минимальный расход Qmin м3/час при соотношении Qmin/Qmax : 1:30 |
2 |
3 |
5 |
13 |
20 |
32 |
40 |
Порог чувствительности м3/час, не более |
1/3 Qmin |
||||||
Максимальное рабочее давление, МПа |
0,1 |
||||||
Пределы основной относительной погрешности %, Qmin ≤ Q t Qt ≤ Q ≤ Qmax |
±2,0 ±0,1 |
||||||
Количество разрядов отсчетного устройства |
7 |
8 |
|||||
Номинальный диаметр, DN |
50 |
80 |
125 |
150 |
200 |
||
Значение импульса генератора імпульсов низкой частоты |
1 имп=0,1м3 |
1 имп=1м3 |
|||||
Условия эксплуатации: температура, оС относительная влажность, % |
от минус 25 до 50 до 95 |
||||||
Масса, кг, не более |
11 |
20 |
23 |
75 |
98 |
145 |
205 |

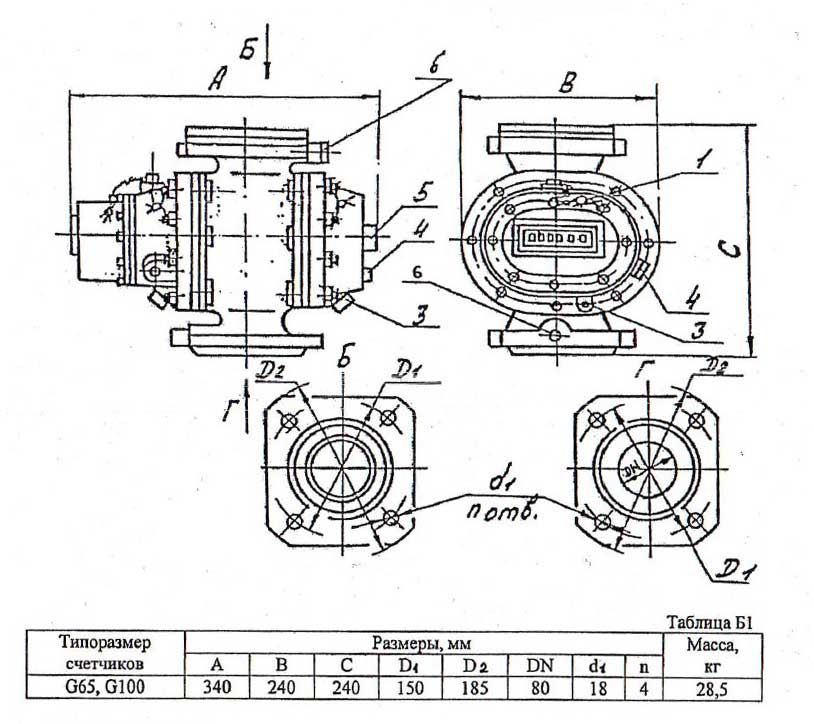

Габаритные и присоединительные размеры счетчиков типоразмеров G65 и G100

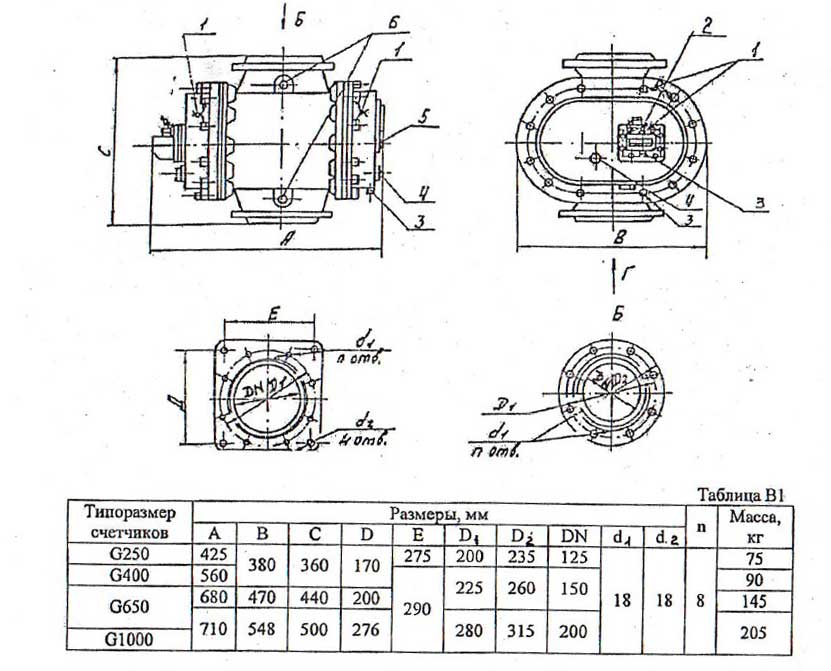

Габаритные и присоединительные размеры счетчиков типоразмеров G250, G400, G650, G1000
*более подробную информацию вы найдете в руководстве по эксплуатации.
