Двухканальный счетчик импульсов FOTEK SC-342 представляет собой реверсивный счетчик (DIN 72х72), изготовленный в двухканальном исполнении.
Преимущества
- Коэффициенты масштабирования;
- Диапазон установки времени удержания исполнительного реле: (0,01 ... 99,99) сек;
- Устройства имеют знак CE и соответствуют директивам EMC/EMI/ESD/LVD;
- Размер лицевой панели: 72 х 72 мм.
- Прямой, обратный или реверсивный счет импульсов;
- Одно- или двухфазный вход;
- Выбор позиции десятичной точки;
- Одна или две заданных уставки счета;

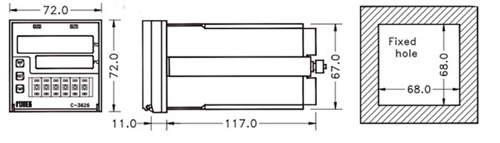

Рис.1. Чертеж счетчика FOTEK SC-342
Технические характеристики
| Тип входа | Одно- или двухфазный (выбирается микропереключ) |
| Счет | Прямой или обратный счет (выбирается микропереключателем) |
| Выходы | Два релейных выхода |
| Напряжение питания | 110В или 220В AC+/-20%, 50/60 Гц, 5ВА макс. |
| Источник питания подключаемых датчиков | 12В DC / 60 мА макс |
| Запоминающее устройство | EEPROM |
| Управление выходами | ручной сброс (N) / авт. сброс (R) / авт. сброс (C) |
| Максимально-допустимый ток нагрузки | 5А / 250В AC |
| Время удержания исполнительных реле | 0.01...99.99 сек |
| Диапазон значений предделителя | 1...9999 |
| Диапазон значений множителя | 0.001...9.999 |
| Максимальная частота входных импульсов | 2.5кГц (скорость A); 60Гц (скорость B) |
| Прочность и сопротивление изоляции | более 2.5кВ (1 мин), более 100МОм |
Комплект поставки
- Счетчик импульсов FOTEK SC-342
- паспорт

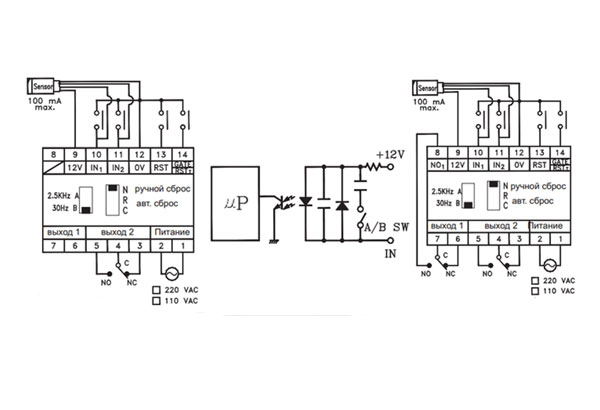

Рис.2 Схема электрическая принципиальная для счетчика FOTEK SC-342
Счетчик импульсов FOTEK SC-342
Артикул:
7122
Цена по запросу
