Счетчик газа СГ (ЛГ-К-Ех)
Счетчики газовые турбинные СГ (ЛГ-К-Ех) применяются для определения количества использованного природного газа. Также это устройство может использоваться для учета количества потребляемых паров сжиженного углеводородного газа. Счетчики могут использоваться как в промышленных целях на производственных объектах, так и в коммерческих с целью ведения учета реализуемого газа.
Особенности счетчиков
Счетчики СГ (ЛГ-К-Ех) типа выполнены во взрывозащищенном исполнении и предназначаются для совместного использования с корректорами объема газа. Счетчики имеют маркировку защиты lExiblIBT3”X”, что указывает на возможность их использования во взрывоопасной зоне. Наличие знака ”X” указывает на возможность применения с искробезопасными устройствами, имеющими уровень взрывозащиты не ниже ”ib”.
Конструкционное исполнение
Счетчики включают в свою конструкцию два основных узла, которые являются измерителем и отсчетным устройством. Связаны они между собой при помощи магнитной муфты. Измеритель располагается внутри корпуса, имеющего выходной и входной коммутационные фланцы. Со стороны входного фланца имеется потоковыпрямитель.
Отсчетное устройство прикреплено к поверхности корпуса. Его можно поворачивать на 3600, механизм суммирования поддерживает поворот в угловом диапазоне 3000. Отсчетное устройство счетчика имеет в своей конструкции вмонтированный импульсный преобразователь. С его помощью формируются низкочастотные и высокочастотные импульсы.
Работа счетчика
Газовый поток, который проходит через измерительный механизм счетчика, обеспечивает движение колеса турбины. Количество оборотов турбины пропорционально объему газа, который проходит через счетчик газа. Чтобы получить цифровое значение используемого газа, турбина, с помощью зубчатой передачи и магнитной муфты, приводит в движение ось барабана отсчетного механизма, который на индикаторе и отобразит значение газа в кубометрах.
Искровая защита счетчика при его работе обеспечивается специальными барьерами искрозащиты.
В процессе функционирования счетчиков СГ (ЛГ-К-Ех) поддерживаются два типа сигналов – низкочастотные и высокочастотные. Первые из них применяются для возможности использования корректоров газа, а второй вид импульсов используется в процессе выполнения поверочных работ.
Технические характеристики
Основные технические характеристики счетчиков газа ЛГ-К-Ех (СГ)
|
Название параметров |
Значения параметров |
||||||||||
|
ЛГ-К-80-Ех (СГ-80) |
ЛГ-К-100-Ех (СГ-100) |
ЛГ-К-150-Ех (СГ-150) |
ЛГ-К-200-Ех (СГ-200) |
ЛГ-К-250-Ех (СГ-250) |
ЛГ-К-300-Ех (СГ-300) |
||||||
|
Номинальный расход, Qnom, м3/час |
160 |
250 |
250 |
400 |
400 |
650 |
1000 |
1000 |
1600 |
2500 |
4000 |
|
Максимальный расход, Qmax, м3/час |
250 |
400 |
400 |
650 |
650 |
1000 |
1600 |
1600 |
2500 |
4000 |
6000 |
|
Минимальный расход, Qmin, м3/час при соотношении Qmin/ Qmax 1:20 1:30 1:50 |
13 |
13 |
20 |
20 13* |
32 |
32 20* |
50 |
80 |
80 50* |
130 80 |
200 130 |
|
Порог чувствительности, м3/час не более при соотношении 1:20 1:30 |
0,02 Qmax |
||||||||||
|
1:50 |
0,01 Qmax |
||||||||||
|
Минимальное рабочее давление газа, кПа, не менее |
1,2 |
1,7 |
1,2 |
1,7 |
1,2 |
2,8 |
|||||
|
Максимальное рабочее давление газа, МПа (кгс/см2) |
0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0 (6,3; 10; 16; 25; 40; 63; 80; 100) |
||||||||||
|
Границы основной относительной погрешности, %, Qmin≤Qt Qt≤Qmax |
±2,0 ±1,0 |
||||||||||
|
Количество разрядов отсчетного устройства |
8 |
9 |
|||||||||
|
Номинальный диаметр, DN |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
Объем газа, соответствующий одному импульсу выходного низкочастотного сигнала, м3/имп. |
1 |
10 |
|||||||||
|
Название параметров |
Значения параметров |
|||||
|
ЛГ-К-80-Ех (СГ-80) |
ЛГ-К-100-Ех (СГ-100) |
ЛГ-К-150-Ех (СГ-150) |
ЛГ-К-200-Ех (СГ-200) |
ЛГ-К-250-Ех (СГ-250) |
ЛГ-К-300-Ех (СГ-300) |
|
|
Условия эксплуатации: температура оС относительная влажность % |
от минус 30 до 60 до 95 |
|||||
|
Масса, кг, не более |
23-45 |
40-49 |
58-106 |
110-194 |
130-200 |
200-270 |
|
Типоразмер, условное обозначение счетчика |
Номинальныйдиаметр,DN |
Максимальное рабочее давление, Pраб, МПа |
Размеры, мм, не более |
Количество отверствий во фланце, n(шт.) |
|||||
|
L |
B* |
h |
D |
D1 |
d |
||||
|
G100, G160, G250, ЛГ-К-80-Ex |
80 |
0,63 |
240 |
250 |
344 |
185 |
150 |
18 |
4 |
|
1,0;1,6 |
255 |
349 |
195 |
160 |
8 |
||||
|
2,5;4,0 |
324 |
||||||||
|
6,3 |
331 |
356 |
210 |
170 |
22 |
||||
|
8,0;10,0 |
341 |
366 |
230 |
180 |
26 |
||||
|
G160, G250, G400, ЛГ-К-100-Ex |
100 |
0,63 |
300 |
269 |
364 |
205 |
170 |
18 |
4 |
|
1,0;1,6 |
274 |
369 |
215 |
180 |
8 |
||||
|
2,5;4,0 |
350 |
376 |
230 |
190 |
22 |
||||
|
6,3 |
360 |
386 |
250 |
200 |
26 |
||||
|
8,0;10,0 |
368 |
394 |
265 |
210 |
30 |
||||
|
G400, G650, G1000, ЛГ-К-150-Ex |
150 |
0,63 |
450 |
322 |
416 |
260 |
225 |
18 |
|
|
1,0;1,6 |
354 |
428 |
285 |
240 |
22 |
||||
|
2,5;4,0 |
410 |
435 |
300 |
250 |
26 |
||||
|
6,3 |
433 |
458 |
345 |
280 |
33 |
||||
|
8,0;10,0 |
438 |
463 |
355 |
290 |
12 |
||||
|
G1000, G16000, ЛГ-К-200-Ex |
200 |
0,63 |
600 |
384 |
477 |
315 |
280 |
18 |
|
|
1,0 |
394 |
487 |
335 |
295 |
22 |
||||
|
1,6 |
12 |
||||||||
| 2,5 | 475 | 499 | 360 | 310 | 26 | ||||
| 4,0 | 483 | 507 | 375 | 320 | 30 | ||||
| 6,3 | 498 | 522 | 405 | 345 | 36 | ||||
| 8,0;10,0 | 510 | 534 | 430 | 360 | |||||

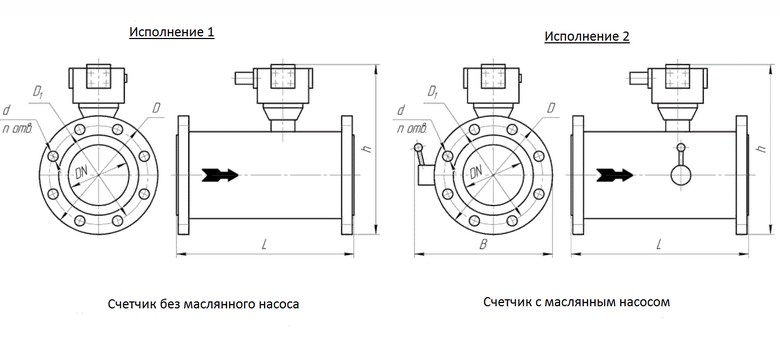

Габаритные и присоединительные размеры счетчиков газа ЛГ-К-Ех
|
Типоразмер, условное обозначение счетчика |
Номинальныйдиаметр,DN |
Максимальное рабочее давление, Pраб, МПа |
Размеры, мм, не более |
Количество отверствий во фланце, n(шт.) |
|||||
|
L |
B* |
h |
D |
D1 |
d |
12 |
|||
|
G2500 ЛГ-К-250-Ех
|
250 |
0,63 |
750 |
370 |
512 |
370 |
335 |
18 |
|
|
1,0 |
390 |
522 |
390 |
350 |
22 |
||||
|
1,6 |
405 |
530 |
405 |
355 |
26 |
||||
|
2,5 |
425 |
540 |
425 |
370 |
30 |
||||
|
4,0 |
445 |
550 |
445 |
385 |
33 |
||||
|
6,3 |
470 |
562 |
470 |
400 |
35 |
||||
|
8,0;10,0 |
500 |
577 |
500 |
430 |
39 |
||||
|
G4000 ЛГ-К-300-Ех |
300 |
0,63 |
900 |
435 |
572 |
435 |
395 |
22 |
|
|
1,0 |
440 |
576 |
440 |
400 |
|||||
|
1,6 |
460 |
586 |
460 |
410 |
26 |
||||
|
2,5 |
485 |
598 |
485 |
430 |
30 |
16 |
|||
|
4,0 |
510 |
611 |
510 |
450 |
33 |
||||
|
6,3 |
530 |
621 |
530 |
460 |
36 |
||||
|
8,0;10,0 |
585 |
648 |
585 |
500 |
42 |
||||
Обозначение при заказе
G QnomЛГ-К-DN-i-Pраб- Ex
(СГ-DN-Qnom- i-Pраб),
или
G QnomЛГ-К-DN-i-Pраб-Т- Ex
(СГ-DN-Qnom- i-Pраб-Т),
где:
- GQnom - обозначение типоразмера счетчика. Это значение номинального расхода газа Qnom (в рабочих условиях), измеряемого счетчиком, в м3/час .
- DN - номинальный диаметр счетчика, значения которого для этих счетчиков: 80; 100; 150; 200; 250;300.
- і - диапазон измерений это отношение Qmin/Qmax, при которых счетчик работает с относительными погрешностями, не превышающими границ допустимых значений; составляет для этих счетчиков 1:20; 1:30, 1:50.
- Рраб - максимальное рабочее давление, МПа, характеризующее прочность корпуса счетчика. Значение рабочих давлений соответствует ряду: 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0.
- Т - счетчик со штуцером для термопреобразователя сопротивления.
- Ex - знак, показывающий, что счетчик взрывозащищен.
