Розетки соединительные РСР-8
Цена по запросу
Артикул:
5977
Розетки соединительные РСР-8 применяются для монтажа на печатные платы и служит для установки реле РЭК-21 ДЛТ4.569.002 ТУ в электронную аппаратуру, исключая непосредственно пайку выводов реле.
Обозначение
Розетка соединительная РСР-8 ВШУК.434439.008 ТУ, где:
- Р - розетка;
- С - соединительная;
- Р - для установки реле;
- 8 - число контактов;
- ВШУК.434439.008 ТУ - обозначение технических условий;
- Вид климатического исполнения - УХЛ 3.1 по ГОСТ 15150-69.
Технические характеристики
- Ток, А:
- на четырех контактах 1·10-6 - 1,5;
- на двух контактах 1·10-6 - 0,1.
- Напряжение, В 0,05 - 50;
- Сопротивление контакта, мОм, не более 20;
- Сопротивление изоляции, МОм, не менее 5·103;
- Электрическая прочность изоляции, В (ампл ), не менее 200;
- Емкость между двумя соседними контактами, пФ, не более 1,5;
- Усилие расчленения контактов с контрольным калибром, Н (кгс), не менее 0,6 (0,06);
- Количество установок реле 30;
- Наработка, ч 5000;
- Срок сохраняемости, лет, не менее 6.

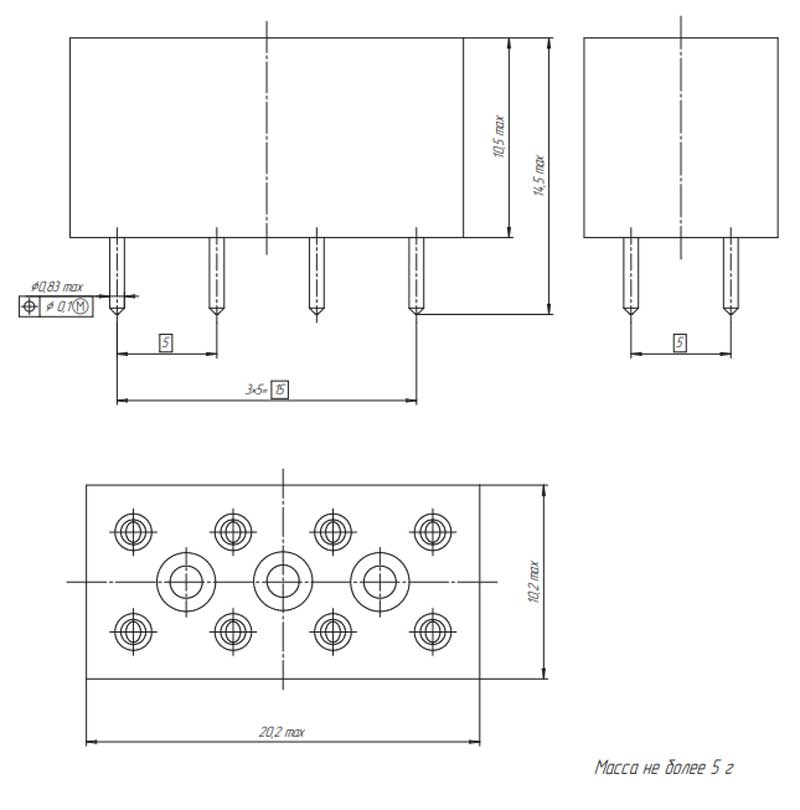

Схема габаритов
Условия эксплуатации
- Синусоидальная вибрация:
- диапазон частот, Гц 1 - 55;
- амплитуда ускорения, м/с2 (g) 10 (1).
- Механический удар одиночного действия:
- пиковое ударное ускорение, м/с2 (g) 30 (3);
- длительность действия ударного ускорения, мс 2 - 20.
- Атмосферное пониженное давление, кПа (мм рт ст ):
- рабочее 53,3 (400);
- предельное 19,4 (145).
- Рабочая температура среды, °С:
- повышенная 55;
- пониженная минус 10.
- Смена температур, °С от 55 до минус 10;
- Повышенная относительная влажность воздуха при температуре 25 °С, % 98.
