Розетки соединительные РСМ-68-11
Цена по запросу
Артикул:
5979
Розетки соединительные РСМ-68-11 применяются для установки и подключения интегральных схем в корпусе 6222.68 ГОСТ 17467-88 с матричным расположением штыревых выводов в электронную аппаратуру.
Обозначение
Розетка соединительная РСМ-68-11 АШДК.434430.003 ТУ, где:
- Р - розетка;
- С - соединительная;
- М - для ИС в корпусах с матричным расположением выводов;
- 68 - число контактов;
- 11 - наибольшее число контактов в одном ряду;
- АШДК.434430.003 ТУ - обозначение технических условий;
- Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.
Технические характеристики
- Ток, А 1·10-6 - 0,5;
- Напряжение, В 0,05 - 100;
- Сопротивление контакта, мОм, не более 30;
- Сопротивление изоляции, МОм, не менее 1·104;
- Электрическая прочность изоляции, В (ампл ), не менее 1000;
- Емкость между двумя соседними контактами, пФ, не более 1;
- Усилие расчленения контакта розетки с контрольным
калибром, Н (кгс), не менее 0,2 (0,02); - Усилие расчленения с ИС, Н (кгс), не более 200 (20);
- Количество сочленений-расчленений с ИС 100;
- Наработка, ч 10000;
- Срок сохраняемости, лет, не менее 6.

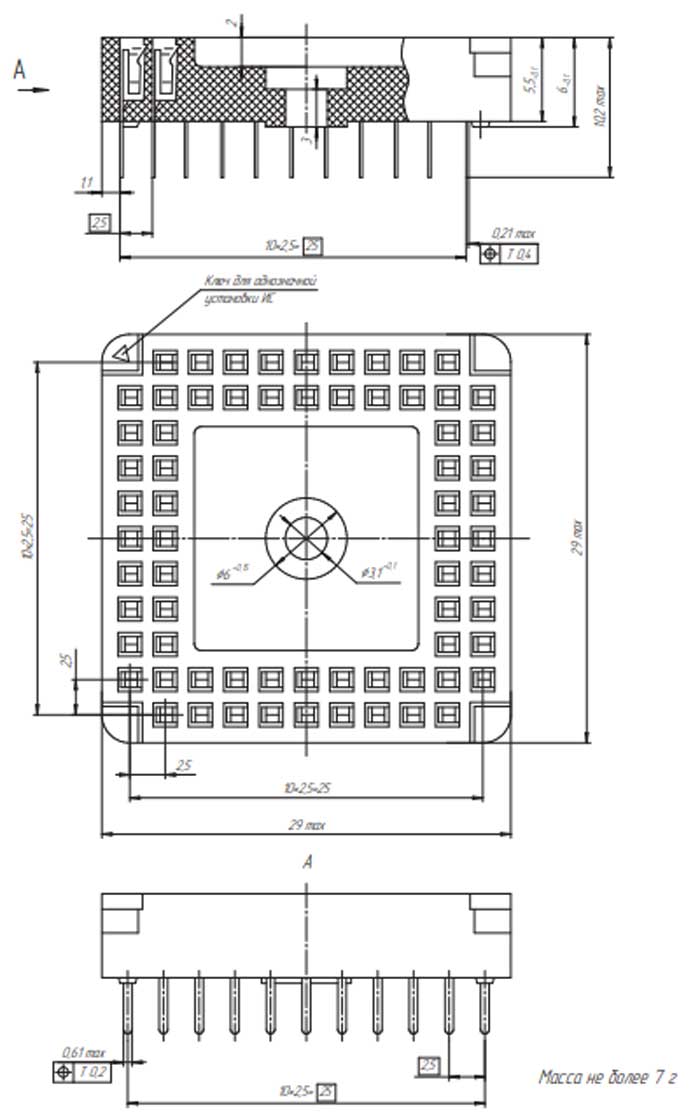

Схема габаритов
Условия эксплуатации
- Синусоидальная вибрация:
- диапазон частот, Гц 1 - 80;
- амплитуда ускорения, м/с2 (g) 50 (5).
- Механический удар многократного действия:
- пиковое ударное ускорение, м/с2 (g) 150 (15).
- Атмосферное пониженное давление, кПа (мм рт ст ):
- рабочее 53,3 (400);
- предельное 19,4 (145).
- Рабочая температура среды:
- повышенная (с учетом температуры перегрева контактов), °С 100;
- пониженная минус 60.
- Смена температур, °С от 100 до минус 60;
- Повышенная относительная влажность воздуха при температуре 25 °С, % 98.
