Розетки соединительные РС-84-4

Розетки соединительные РС-84-4 применяются для установки и подключения интегральных схем в корпусах 4516.68 и 4517.84 по ГОСТ 17467-88 с расстоянием между выводами 1,27 мм в электронную аппаратуру.

Обозначение

Розетка соединительная РС-84-4 ВШУК.430424.001 ТУ, где:

• Р - розетка;
• С - соединительная;
• 68(84) - число контактов;
• 4 - расположение выводов на 4 стороны;
• ВШУК.430424.001 ТУ - обозначение технических условий:
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические характеристики

• Ток, А 1·10-6 - 0,5;
• Напряжение, В 0,05 - 100;
• Сопротивление контакта, мОм, не более 100;
• Сопротивление изоляции, МОм, не менее 1·103;
• Электрическая прочность изоляции, В (ампл ), не менее 500;
• Емкость между двумя соседними контактами, пФ, не более 3;
• Усилие расчленения с ИС, Н (кгс), не более:
  • РС-68-4 50 (5);
  • РС-84-4 60 (6).
• Количество сочленений-расчленений с ИС 100;
• Наработка, ч 10000;
• Срок сохраняемости, лет, не менее 8.

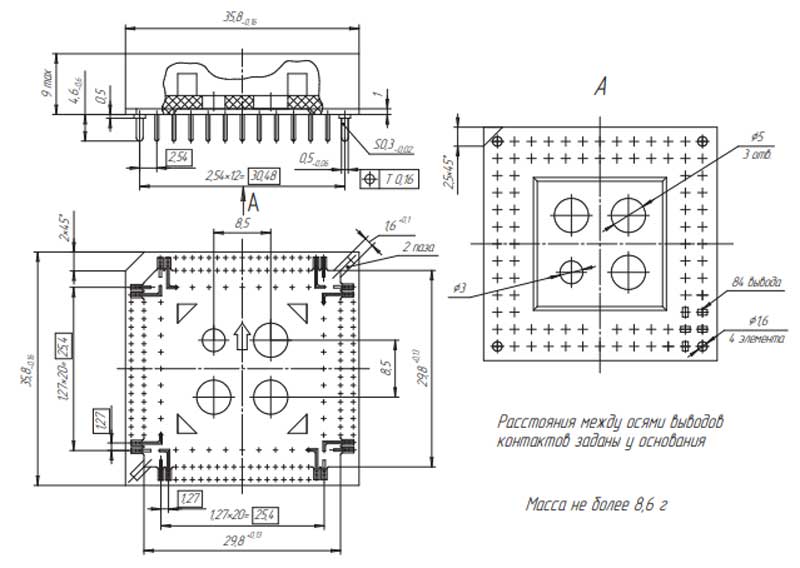

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 80;
  • амплитуда ускорения, м/с2 (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 150 (15).
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 53,3 (400);
  • предельное 19,4 (145).
• Рабочая температура среды, °С:
  • повышенная 70;
  • пониженная минус 45.
• Пониженная предельная температура среды, °С минус 60;
• Смена температур, °С от 70 до минус 45;
• Повышенная относительная влажность воздуха при температуре 25 °С, % 98.
