Розетки соединительные РС-24-7Ш, РС-24-7п

Розетки соединительные РС-24-7Ш, РС-24-7п применяются для установки и полдключения интегральных схем в корпусах 2120.24 и 2121.28 в электронную аппаратуру и имеющие выводы под печатный монтаж.

Обозначение

Розетка соединительная РС-24-7Ш, РС-24-7п АГ0.364.007 ТУ, где:

• РС - розетка соединительная;
• 24(28) - число контактов;
• 7 - номер варианта исполнения розетки, соответствующий
• расстоянию между рядами контактов 15 мм;
• Исполнение хвостовиков контактов: Ш - штыревое, п - планарное;
• АГ0.364.007 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические характеристики

• Напряжение, В 1·10-2 - 100;
• Сопротивление контакта, мОм, не более 20;
• Сопротивление изоляции, МОм, не менее 1·105;
• Электрическая прочность изоляции, В (ампл ), не менее 1000;
• Емкость между двумя соседними контактами, пФ, не более 0,5;
• Усилие расчленения с ИС, Н (кгс):
  • РС-24-7Ш 5,9 (0,6) - 54 (5,5);
  • РС-24-7п 7,85 (0,8) - 54 (5,5);
  • РС-28-7Ш 6,0 (0,6) - 55 (5,5).
• Количество сочленений-расчленений с ИС 200;
• Наработка, ч 10000;
• Срок сохраняемости, лет, не менее 6.

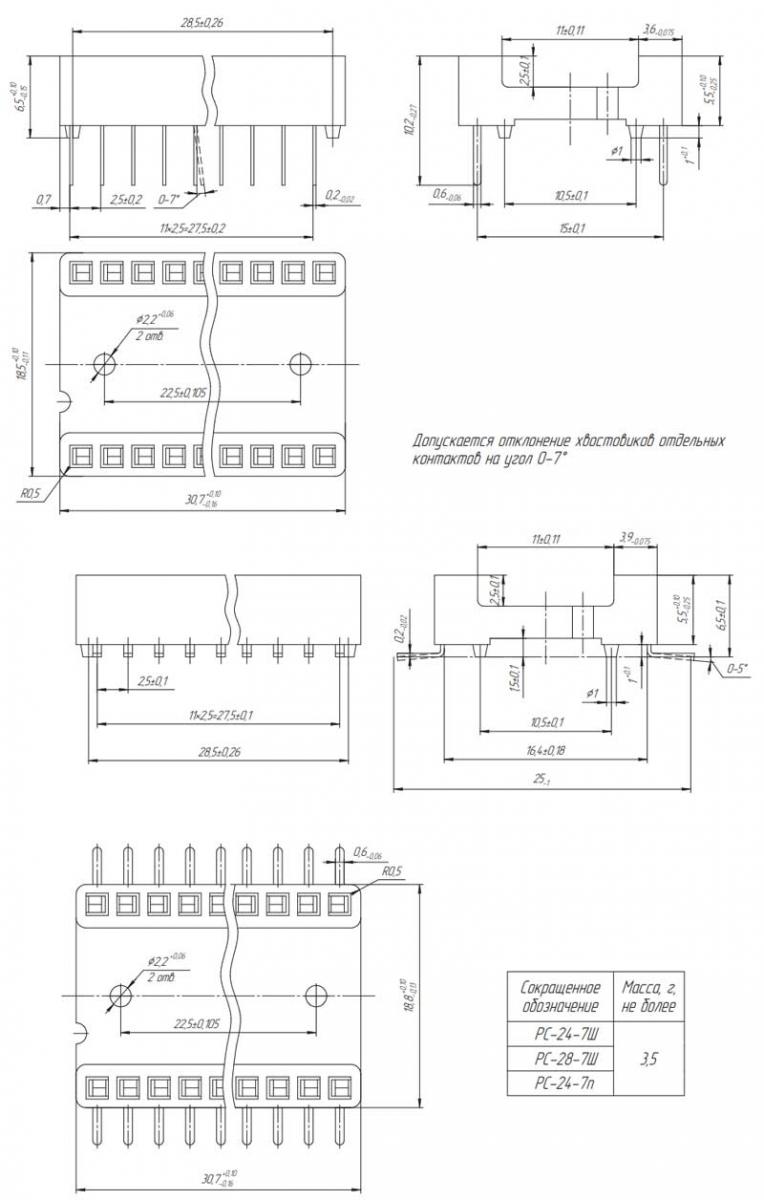

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 2000;
  • амплитуда ускорения, м/с2 (g) 150 (15).
• Механический удар одиночного действия:
  • пиковое ударное ускорение, м/с2 (g) 750 (75).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 400 (40).
• Линейное ускорение, м/с2 (g) 200 (20);
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 0,67 (5);
  • предельное 0,67 (5).
• Повышенное давление воздуха или другого газа, Па (кгс/см2) 294201 (3);
• Рабочая температура среды, °С:
  • повышенная 100;
  • пониженная минус 60.
• Смена температур, °С от 100 до минус 60;
• Повышенная относительная влажность воздуха при температуре 35 °С, % 98;
• Плесневые грибы, баллы 2.
