Розетки РС-24-7П
Розетки соединительные РС-24-7П предназначены для установки и подключения интегральных схем (ИС) в корпусах в электронную аппаратуру и имеющие выводы под печатный монтаж.
Обозначение
Розетки РС обозначаются так РС-24-7П, где:
- РС - розетка соединительная,
- 24 - число контактов,
- 7 - номер, определяющий расстояние между рядами контактов,
- шаг между контактами - 2,5 мм,
- П - с прецизионными контактами,
- Покрытие контактирующих частей контактов - золотом,
- ТУ У 32.1-14308479-021:2006 - обозначение технических условий,
- Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69
Технические характеристики
|
Параметры |
Значение |
|
Ток, А |
1·10^-8 - 1 |
|
Напряжение, В |
1·10^-2 - 100 |
|
Сопротивление контакта, мОм |
20 |
|
Сопротивление изоляции, МОм |
1·10^3 |
|
Электрическая прочность изоляции, В (эфф ) |
500 |
|
Емкость между соседними контактами, пФ |
2 |
|
Усилие расчленения контактов с контрольным калибром, Н (кгс) |
0,25 (0,025) - 2,7 (0,27) |
|
Удерживающее усилие контактом калибра, Н (кгс) |
0,15 (0,015) |
|
Количество сочленений-расчленений с ИС |
250 |
|
Наработка, ч |
10000 |
|
Срок сохраняемости, лет |
6 |

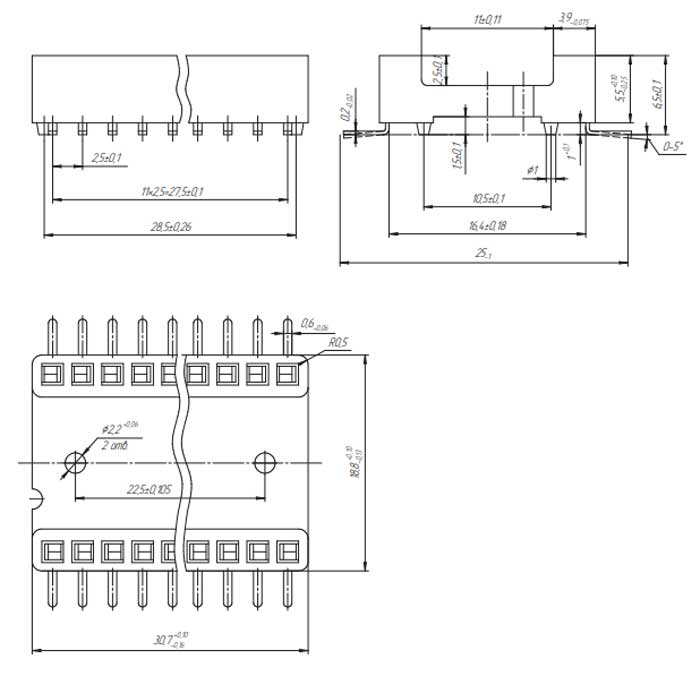

Схема габаритов
Эксплуатация
Оптимальными условиями для использования розеток соединительных РС-24-7П являются:
- Синусоидальная вибрация:
- диапазон частот 1 - 500 Гц,
- амплитуда ускорения - 100 (10) м/с^2 (g),
- Механический удар многократного действия:
- пиковое ударное ускорение - 400 (40)м/с^2 (g),
- Атмосферное пониженное давление, кПа (мм рт ст ):
- рабочее 53,3 (400),
- предельное 19,4 (145),
- Рабочая температура среды, °С:
- повышенная 100°С,
- пониженная минус 60°С,
- Смена температур от 100 до -60°С,
- Повышенная относительная влажность воздуха 98% при температуре 25 °С.
