Реле ВЛ-162
Реле ВЛ-162 представляет собой устройство, которое используется в электрических схемах промышленной автоматики. С помощью этого реле обеспечивается получение:
- временной задержки включения;
- временной задержки отключения, которое должно происходить после прекращения подачи питания.
Включение или отключение реле происходит только по истечению времени, задаваемого временной уставкой устройства.
Преимущества
- компактность;
- надежность;
- долговечность.
Конструкционное исполнение реле

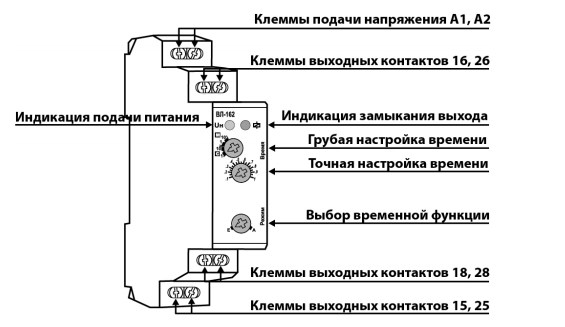

Схема расположения органов управления и сигнализации
В конструкционном плане релейные устройства представляют собой электрические блоки, основные элементы которых расположены на платах печатного типа. Рабочие платы устанавливаются в пластиковом корпусе, отличающимся уровнем защиты от проникновения влаги и пыли IP40. Конструкция корпуса реализована под выступающий монтаж с передней коммутацией присоединительных проводов.
Клеммы, на которые подается напряжение, располагаются в верхней части устройства. Ниже этих клемм, а также в нижней части корпуса расположены три пары выходных контактов.
Функционирование устройства
Функции: е - задержка на включение; а - задержка на выключение при пропадании
Принципиальная электрическая схема временного реле позволяет осуществлять задержку на включение или задержку на выключение. Выбор одного из двух режимов происходит с помощью специального переключателя на передней панели, который имеет два положения «Е» и «А», соответствующие соответственно предложенным функциональным вариантам.
Для установки временных уставок используют два регулятора – грубой и тонкой настройки времени. Минимальное время задаваемой задержки составляет 0,5 сек.
Для визуализации работы реле используется светодиодная индикация. Светодиод зеленого свечения горит постоянно, при наличии напряжения на реле. Еще один диод загорается при замыкании выхода.
*Смотрите похожее устройство реле ВЛ-161, реле ВЛ-100А, ВЛ-101А
Технические характеристики
|
Величина питающего напряжения: |
~/= от 12 до 240 В |
|
Значение потребляемой мощности: |
от 0,7 до 3 ВА |
|
Возможные диапазоны временной выдержки: |
0,1 сек…10 мин. 0,1…1 мин.; 1…10 мин. |
|
Значение возможной погрешности уставки времени: |
5% |
|
Число и тип используемых контактов: |
2, переключающие |
|
Значение номинального тока: |
8 А |
|
Значение коммутационной мощности: |
192 Вт |
|
Коммутационное напряжение: |
24/250 В |
|
Электрическая и механическая износоустойчивость: |
7·104 / 3·107 |
|
Время на повторную готовность: |
150 мс |
|
Эксплуатационные температуры: |
-200С … +550С |
|
Уровень защиты: |
IP40 |
|
Габаритные размеры: |
9х1,76х6,4 см |
|
Вес устройства: |
93 г |

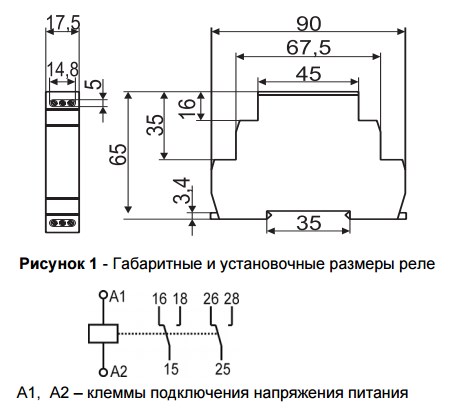

Схема подключения реле
