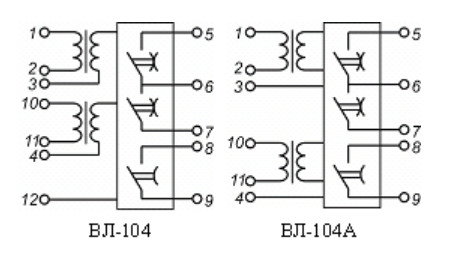

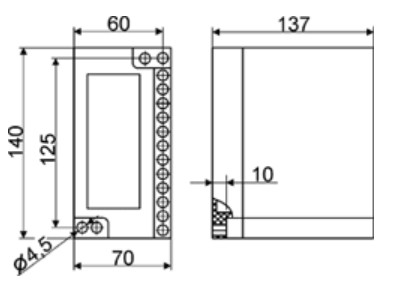

Реле ВЛ-104, ВЛ-104А

Номинальный ток реле по одной или двум фазам

5 А

Частоты переменного тока (по исполнениям)

50 Гц

Пределы уставок выдержек времени:

• нижний предел первой (Т1) цепи

0,1 с

• нижний предел второй (Т2) цепи

Т1 + 0,5 с

• нижний предел третьей (Т3) цепи

Т2 + 0,5 с

• верхний предел уставок всех трёх цепей

9,9 с

Диапазон регулируемых выдержек времени

0,1 – 9,9 с

Способ регулировки выдержек времени

ступенчатый

Дискретность регулирования уставок

0,1 с

Минимальный рабочий ток реле (Imin)

2 А

Реле допускают длительное протекание тока по первичным обмоткам трансформаторов (одна фаза выводы 1-2, вторая – 10-11) до 10А, а в течение 10 с – до 150 А.

Реле имеет три выходные цепи с независимыми уставками выдержки времени:

• с временно-замыкающим (проскальзывающим) контактом

1-я и 2-я цепи

• с замыкающим (конечным) контактом

3-я цепь

Класс точности реле

2/0,2

Время замкнутого состояния временно-замыкающих контактов

0,4 ± 0,04 с

Время повторной готовности, не более

0,1 с

Длительно допустимый ток контактов

5 А

При установке выдержек времени необходимо соблюдение последовательности:

Т₁ ≥ 0,1 с;
Т₂ > Т₁ + 0,5 с;
Т₃ > Т₂ + 0,5 с

Потребляемая мощность реле при номинальном токе для каждой цепи питания, не более

6 ВА

Коммутационная способность контактов при напряжениях от 24 до 250 В:

• в цепях постоянного тока с постоянной времени индуктивной нагрузки τ ≤ 0,02 с, не более

60 Вт

• в цепях переменного тока при коэффициенте мощности cosφ ≤ 0,4

200 ВА

 Коммутационная износостойкость контактов реле, циклов ВО: без нагрузки:

200000
10⁶

Масса реле, не более

1,5 кг
