Реле температуры РТ-Ж-90
Температурные реле РТ-Ж-90 представляют собой устройства, которые используются с целью непрерывного контроля температурного режима в жидкой среде. Если контролируемая температура выходит за пределы уставки происходит срабатывание звуковой и световой сигнализации и предается сигнал на исполнительные системы.
Область применения
Реле температуры РТ-Ж 90 применяются для комплектации стационарных отопительных и охладительных систем промышленного типа, которые требуют постоянного контроля температурного режима.
Реле этого типа могут выпускаться с любой температурной уставкой, величина которой находится в пределе значений температур от -400С до +1200С.
Оптимальные эксплуатационные условия
Конструкционное исполнение реле РТ-Ж 90 позволяет его эксплуатацию при температурах внешней среды в интервале значений от -400С до +850С. Показатель влажности воздуха может быть 95% при температуре +400С.
В месте эксплуатации релейного устройства допускается наличие вибраций с частотой 10…100 Гц и ускорениями до 4g, а также ударных нагрузок с ускорениями до 5g.
Конструкционные особенности
Реле РТ-Ж выполнено в виде цилиндра с металлическим корпусом, к которому крепится коммутационный элемент, с помощью которого устройство фиксируется в месте измерений температуры. В роли измерительного элемента используется, прикрепленная к основанию реле, теплопроводная латунная гильза, внутри которой расположена система преобразования температур. Внутри корпуса установлена печатная плата с радиоэлементами, обеспечивающими прием и передачу электрического сигнала.
Функционирование реле
Принцип работы этого устройства заключается в том, что при увеличении температуры в среде выше той, которая установлена температурной уставкой, произойдет срабатывание реле и его контакты переключатся. В нормальное состояние реле возвращается при возврате температуры к значениям, которые ниже величины температурного гистерезиса датчика.

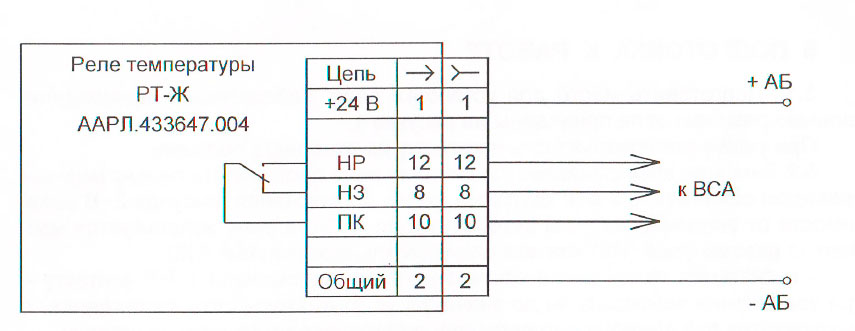

рис. 1 - Схема подключения РТ-Ж-90
Технические характеристики
|
Величина температурной уставки: |
+900С |
|
Показатель температурного гистерезиса: |
10С |
|
Величина погрешности: |
1…20С |
|
Питающее напряжение: |
от 18 до 31.2 В |
|
Величина тока потребления: |
30 мА |
|
Параметры релейных контактов: |
31,2 В, 0,5 А |
|
Средний эксплуатационный срок: |
12 лет |
|
Показатель защищенности: |
IP65 |
|
Габаритные показатели: |
6х13.5х4.5 см |
|
Масса: |
200 г |
рис. 2 - Габаритные размеры РТ-Ж-90
