Реле температуры РТ-Ж

Реле температуры РТ-Ж ААРЛ.433647.004 предназначено для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле.

Реле предназначено для установки на стационарных установках холодильной техники, отопления и в других автоматизированных системах управления. Реле применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Условия эксплуатации

Реле изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С.

Реле работоспособно при воздействии:

• температуры окружающей среды от минус 40 до + 85°С
• относительной влажности воздуха 95±3% при температуре + 40°С;
• вибрации с частотой от 10 до 100 Гц и ускорением до 4,0 g;
• ударных нагрузок с ускорением ±5,0 g

Зона возврата направлена в сторону понижения температуры. Т.к. реле имеет перекидной контакт, можно организовать работу с зоной возврата направленной в сторону повышения температуры.

Способа крепления РТ-Ж - гайка М18. Глубина погружения реле в измеряемую среду - 60 мм. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.

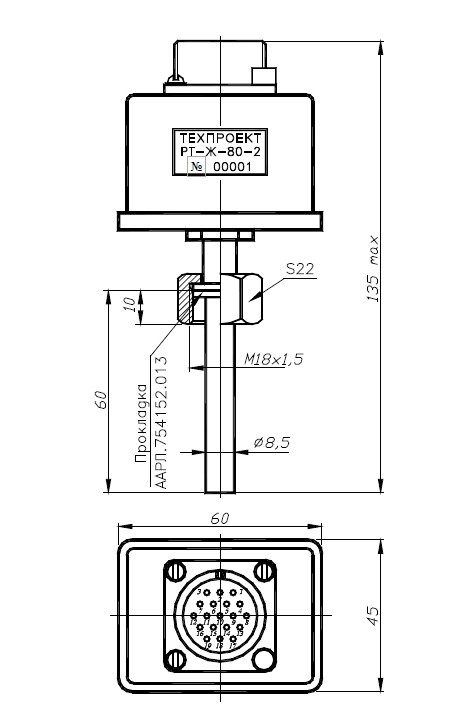

Рис.1 Схема габаритных размеров реле РТ-Ж

Комплект поставки

• Реле температуры РТ-Ж
• Прокладка
• Розетка 2РМТ24КПН19Г1В1В
• Паспорт

Устройство и принцип работы

Реле конструктивно состоит из:

• корпуса,
• соединителя,
• печатной платы с элементами, обеспечивающими функционирование;
• тонкостенной латунной гильзы, контактирующей со средой, в которой измеряется температура;
• преобразователя температуры, размещенного внутри гильзы.

Принцип работы РТ-Ж реле заключается в измерении температуры среды и срабатывании электронной схемы при повышении до температурной уставки, что приводит к переключению выходного реле. Обратное переключение реле происходит при снижении температуры ниже уставки на величину гистерезиса.
