Реле температуры РТ-В2

6 900

* ориентировочная цена, требуется уточнение

Артикул:
10286
  • Описание
  • Гарантии

Реле температуры РТ-В2 ААРЛ.433647.004-03 предназначено для непрерывного измерения температуры воздуха и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле. Реле предназначено для установки на стационарных и используемых на железнодорожном транспорте установках вентиляции, отопления и в других  автоматизированных системах управления.

Условия эксплуатации

  • температуры окружающей среды от минус 40 до + 70°С;
  • относительной влажности воздуха 95±3% при температуре + 40°С;
  • вибрации с частотой от 10 до 100 Гц и ускорением до 4,0 g;
  • ударных нагрузок с ускорением ±5,0 g.

Реле применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов. Реле изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 70°С. Зона возврата направлена в сторону понижения температуры. Т.к. реле имеет перекидной контакт, можно организовать работу с зоной возврата направленной в сторону повышения температуры.

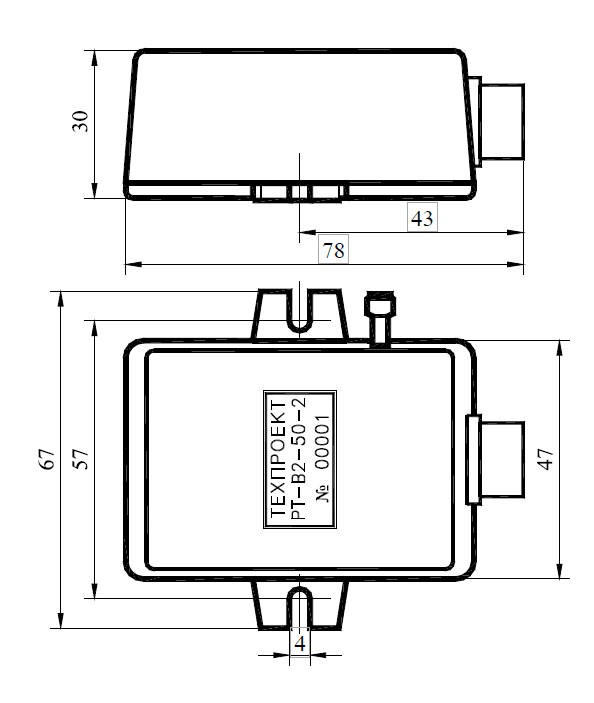

Рис.1 Схема габаритных размеров Реле температуры РТ-В2

Рис.1 Схема габаритных размеров Реле температуры РТ-В2

Технические характеристики

Параметр

Значение

Погрешность, не более, ±1°С в диапазоне минус 10 … + 70°С, ±2°С в остальном диапазоне измеряемых температур



Напряжение питания

от 10 до 35 В (AC) или от 8 до 31,2 В (DC)

Ток потребления

30 мА

Электрические параметры контактов реле:



максимальное коммутируемое напряжение

35 В (AC1), 31,2 В (DC1)

максимальный коммутируемый ток

1,0 А

Габаритные размеры

78х67х30 мм

Масса

0,1 кг

Срок службы, лет

12

Структура условного обозначения

Условное обозначение реле - РТ-В2-X-Y(Z), где

  • Х – температура срабатывания, указанная в градусах;
  • Y=1 – с гистерезисом, Y=2 – без гистерезиса (гистерезис равен 1°С);
  • (Z) – значение гистерезиса, указанное в градусах.

Пример записи реле температуры РТ-В2  ААРЛ.433647.004-03 с уставкой + 50°С, без гистерезиса (гистерезис равен 1°С): “Реле температуры РТ-В2-50-2  ААРЛ.421451.004ТУ”.

Гарантийное обслуживание

Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!

Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.

Гарантия перестает быть действительной в случаях:

  • несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
  • наличия механических повреждений на изделии, а также следов воздействия химических веществ;
  • отсутствия гарантийного талона на изделие у клиента.
