Реле РЗТ-80
* ориентировочная цена, требуется уточнение
Реле РЗТ-80 используется для защиты таких устройств, как трансформаторы, многокаскадные переключатели, катушки дроссельного типа, конденсаторы и другие подобные механизмы, которые для создания изоляционной среды или охлаждения используют токонепроводящие жидкости такие, как трансформаторное масло.
РЗТ-80 позволяет коммутировать два типа сигналов, среди которых:
- «Предупреждение» – сигнал формируется при неисправности защищаемого аппарата.
- «Отключение» – сигнал подается, если скорость жидкости превышает установленное граничное значение или если происходит снижение ее рабочего уровня.
Конструкционные особенности
Релейное устройство РЗТ-80 включает в свою конструкцию корпус и механический блок. Корпус реализован в виде моноблока из высокопрочного алюминиевого сплава, к которому присоединены два фланца входного и выходного типа. С их помощью реле монтируется на трубопроводе, который соединяет корпус и расширительный сосуд.
В конструкцию механического блока входит крышка и механизм включения реле. Рабочий механизм реле реализован по двухпоплавковому типу.
Если контролируемый аппарат функционирует нормально и его система охлаждения имеет нормальный рабочий уровень трансформаторного масла, поплавки находятся в верхнем положение под воздействием выталкивающей силы. Контакты реле в этот момент разомкнуты. Если же происходит снижение уровня масла, по какой либо причине, то произойдет опускание поплавка. Это приведет к тому, что связанный с поплавком магнит произведет коммутацию сигнала «Предупреждение». При дальнейшем снижении уровня рабочей жидкости будет коммутирован сигнал «Отключение».
Технические характеристики
Величина условного прохода: |
80 мм |
Тип исполнения фланца: |
квадратный |
Показатель мощности защищаемого трансформатора: |
>10МВА |
Количество и тип контактов: |
2 замыкающие |
Величина напряжения и тока на коммутационных контактах: |
220 В, 2 А |
Значение разрывной мощности: |
100 Вт |
Показатель износостойкости: |
10 тыс. циклов |
Предельно допускаемая температура изолирующей жидкости: |
1000С |
Предельно допускаемое избыточное давление: |
0,1 МПа |
Показатель защищенности: |
IP44 |
Тип климатического исполнения: |
УХЛ1 или Т1 |
Продолжительность состояния замкнутых контактов: |
не менее 50 мс |

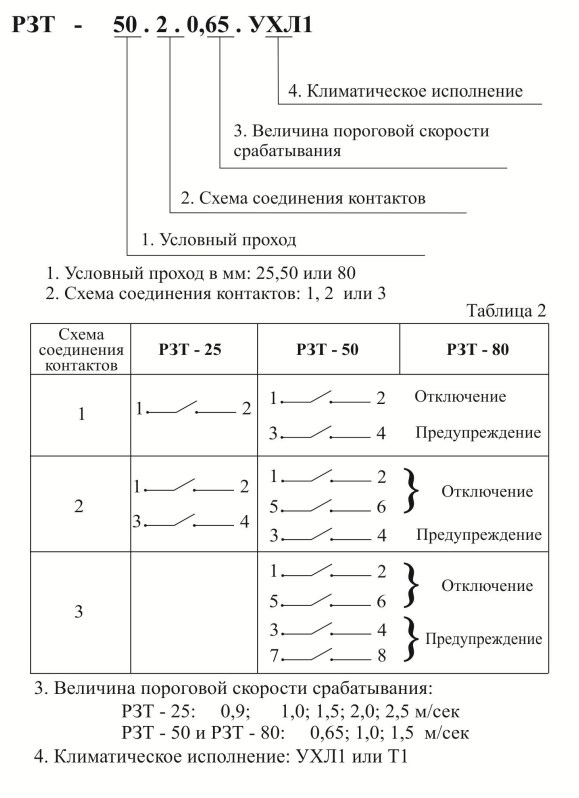

Структура условного обозначения при заказе
Пример обозначение РЗТ:
