Реле РВЦ-03-1, РВЦ-03-2
Реле РВЦ-03-1, РВЦ-03-2 используются при необходимости осуществлять автоматическое включение и/или выключение разных приборов. Реле данного типа используется как для приборов что используются в быту так и для тех что применяются в промышленности. Выключение/включение происходит при наступлении неких условий, которые указываются в программе. Дополнительно данное устройство имеет индикацию текущего времени при подачи напряжения, реализацию сохранения программных настроек даже при прекращении подачи напряжения, возможность запуска программы по циклу (существует суточный и недельный режим).

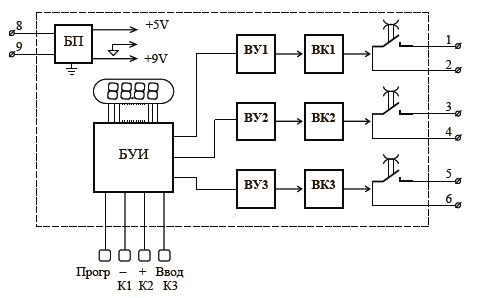

рис. 1 - Структурная схема РВЦ-03-1
БП – блок питания; БУИ – блок управления и индикации; ВУ1-ВУ3 – выходные усилители; ВК1-ВК3 – выходные ключи

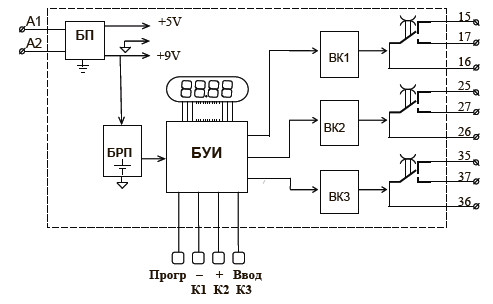

рис. 2 - Структурная схема РВЦ-03-2
БП – блок питания; БУИ – блок управления и индикации; БРП – блок резервного питание (есть только в реле РВЦ-03-21 и реле РВЦ-03-22); ВК1-ВК3 – выходные ключи
Технические характеристики
|
Номинальное напряжение питания, В: постоянного и переменного тока частоты 50 Гц |
24–40 |
|
Потребляемая мощность, не более, ВА |
5 |
|
Погрешность хода в сутки, не более, с |
±4 |
|
Запас хода часов, не менее ,ч |
150 |
|
Максимальное количество уставок реле |
60 |
|
Регулировка выдержки времени |
дискретная |
|
Дискретность установки времени вкл/откл |
|
|
1 |
|
1 |
|
Число независимых цепей управления |
3 |
|
Количество замыкающих контактов реле: |
|
|
3 замыкающих |
|
3 переключающих |
|
Длительно допустимая сила тока контактов, А |
8 |
|
Максимальная коммутируемая мощность выходных контактов активной нагрузки, Вт |
2000 Вт |
|
Диапазон рабочих температур, °С |
-20...+55 |
|
Степень защиты: |
|
|
IP40 |
|
IP10 |
|
Масса, кг, не более |
0,3 |

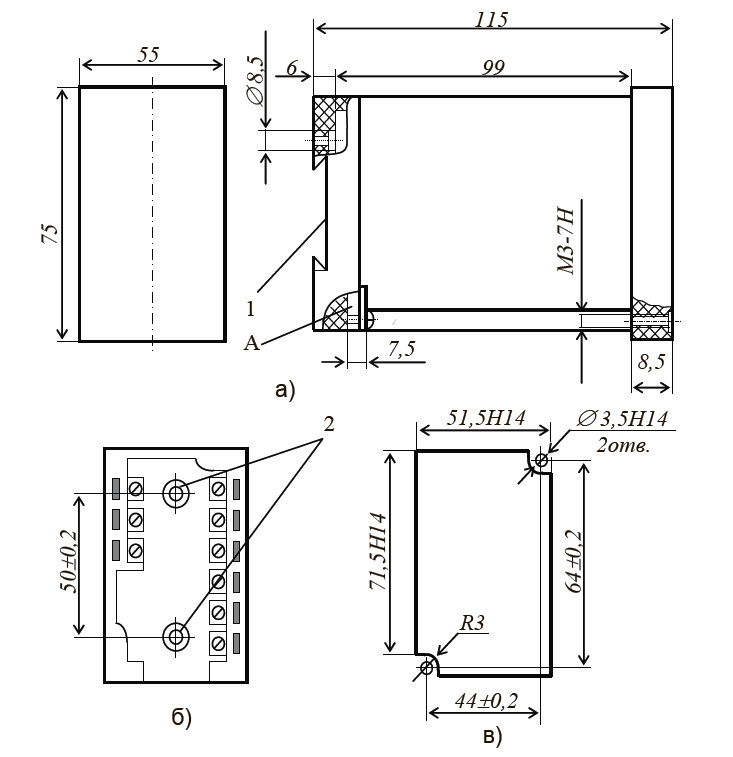

рис. 3 - Габаритные размеры реле РВЦ-03-1, где:
- а ) для выступающего монтажа для крепления на плоскости;
- б) колодка для крепления проводов внешнего монтажа;
- в) разметка панели для утопленного монтажа;
- 1 – паз для установки реле на рейку DIN-35;
- 2 – отверстия для крепления реле на плоскости или рейке.

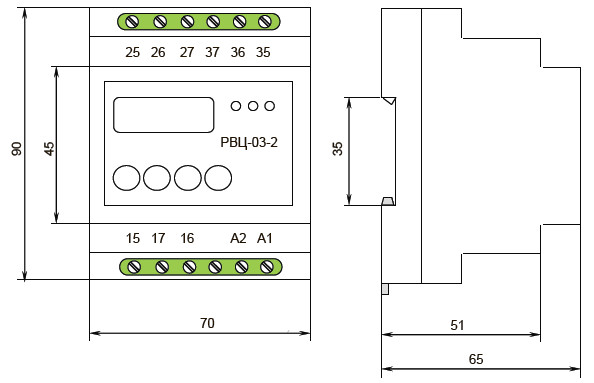

рис. 4 - Габаритные размеры реле РВЦ-03-2
