Реле-регуляторы АК-1 являются электронными модулями, предназначенными для выполнения контроля максимальных значений входных сигналов аналогового типа. Процесс контроля реализовано посредством сравнивания величины входного сигнала с двумя установленными граничными уставками.
Область использования
Регуляторы АК-1 рассчитаны для установки в системы управления и контроля технологическими процессами в разных промышленных отраслях. Также эти устройства успешно применяются в структуре аварийных и технологичных сигнализаций на предприятиях производственного сектора.

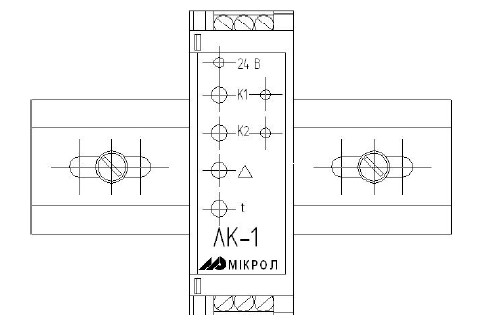

рис. 1 - Монтаж блока реле-регулятор АК-1
Отличительной чертой устройств АК-1 является то, что их можно в максимально краткие сроки настроить и ввести в эксплуатации на том или ином предприятии.
Функциональные возможности
В процессе работы реле-регулятора АК-1 им поддерживается широкий спектр функций, среди которых:
- сравнение измеренного входного аналогового сигнала с заданными порогами уставок;
- возможность защитного отключения исполнительных механизмов;
- активация сигнализации оповещения;
- возможность установки задержки передачи управляющих сигналов в интервале времени до 10 сек;
- поддержка управления технологическими параметрами с учетом величины гистерезиса.
Конструкционные особенности и функционирование
Реле-регулятор производится в виде блочного устройства, которое крепится на стандартную DIN-рейку. На передней панели прибора расположены 4 регулятора, которые обеспечивают установку его рабочих настроек. Тут имеется регулятор уставки К1, работающей по логике “>Max”, уставки К2, функционирующей по логике“

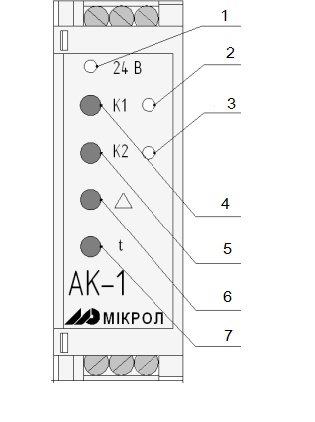

рис. 2 - Лицевая панель АК-1
АК-1 на лицевой панели (рис.2) содержит:
- индикатор подачи питания;
- индикатор срабатывания реле 1;
- индикатор срабатывания реле 2;
- настройка срабатывания реле 1;
- настройка срабатывания реле 2;
- настройка гистерезиса срабатывания реле;
- задержки срабатывания реле.

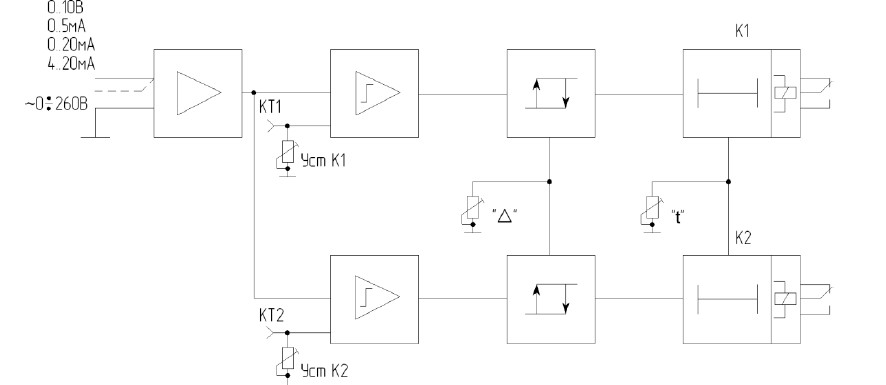

рис. 3 - Функциональная схема АК-1
Функционирование регулятора заключается в измерении величины входного сигнала и сопоставления его с величиной минимальной или максимальной уставки.
Технические характеристики
|
Показатель числа налоговых входов: |
1 |
|
Интервал изменения значений параметров аналогового сигнала на входе: |
0÷5 мА (до 50 Ом); 4÷20 или 0÷20; (до 25 Ом); 0÷10 В (до 0,040·МОм); 0÷260 В (до 0,5 МОм) |
|
Процентный интервал изменения значений параметра «Величина гистерезиса»: |
0,1÷5% |
|
Интервал изменения показателей параметра «Предел»: |
|
|
-для верхних показателей К1: |
0÷100; 50÷100 % |
|
-для нижних показателей К2: |
0÷50; 0÷100 % |
|
Число дискретных выходов: |
2 |
|
Вид выхода: |
контакты реле, переключающие |
|
Величина напряжения коммутации ~/= тока: |
220 В |
|
Наибольшая сила токовой нагрузки для каждого их выходов: |
8 А |
|
Величина питающего напряжения: |
24 В (нестабилизированное) |
|
Максимальный ток потребления: |
0,09 А |
|
Показатели габаритов: |
7,60х2,60х11,50 см |
|
Тип пыле- влагозащиты: |
IP30 |
|
Значение веса: |
130 грамм |

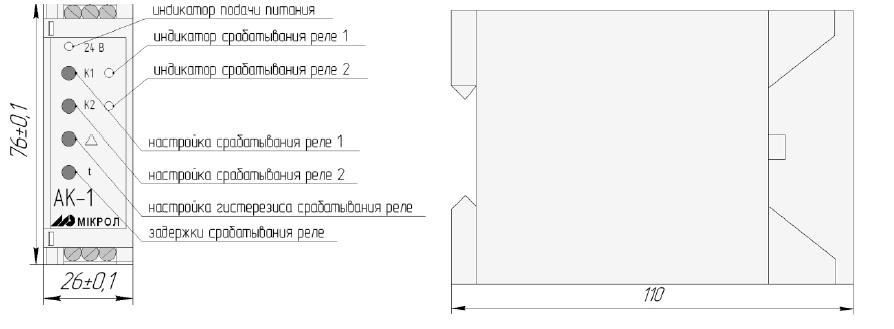

рис. 4 - Габаритные размеры АК-1
