Реле протока жидкости РПЖ-1М

3 990

* ориентировочная цена, требуется уточнение

Артикул:
10633
  • Описание
  • Гарантии

Реле протока жидкости РПЖ-1М предназначено для коммутации электрических цепей при величине расхода жидкости (воды), достигшей установленного значения. Применяется для контроля расхода воды в системах охлаждения различного оборудования с открытым сливом ,например, электротермического в металлургической, нефтеперерабатывающей, энергетической, химической промышленности.

Технические характеристики
Параметры Значения
Рабочая среда: вода: чистота не ниже 10 класса по ГОСТ 17216-71, температура от +5 до +70°С.
Давление рабочей среды: от 0,05 до 0,40 МПа (от 0,5 до 4,0 кгс/см2)

Пределы настройки (уставки) расхода:

нижний не более

верхний не менее



1,5 л/мин;

30,0 л/мин

Пределы настройки (уставки) расхода

Коммутируемый электрический сигнал:

  • напряжение постоянного тока
  • напряжение переменного тока
  • ток, постоянный и переменный
  • максимальная мощность



от 0,2 до 30 В;

от 0,2 до 250 В;

от 2х10-4 до 30 А;

70 Вт, 300 ВА

Зона возврата: не более 0,5 л/мин
Разброс срабатываний: не более 0,2 л/мин
Условный проход: 15 мм
Масса: не более 0,22 кг

Условное обозначение

Обозначение реле при его заказе:

  • «Реле протока жидкости РПЖ-1М ТУ У3.48-00225667-077-95»

Условия эксплуатации

  • Температура от +1 до +60°С,
  • Относительная влажность до 98% при температуре 35°С (исполнение В4 по ГОСТ 12997-84, что соответствует исполнению УХЛ 4 по ГОСТ 15150-69).
  • Условия, соответствующие маркировке IPX4 по ГОСТ 14254-96.

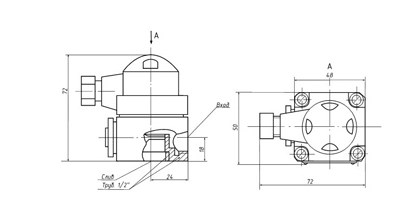

Рис.1 Схема габаритных размеров реле протока жидкости РПЖ-1М

Рис.1 Схема габаритных размеров реле протока жидкости РПЖ-1М

Гарантийное обслуживание

Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!

Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.

Гарантия перестает быть действительной в случаях:

  • несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
  • наличия механических повреждений на изделии, а также следов воздействия химических веществ;
  • отсутствия гарантийного талона на изделие у клиента.
