Реле ПЭ-46, ПЭ-46-1 служат для использования в составе систем автоматики, защиты и управления разным электрифицированным оборудованием. С помощью этих устройств осуществляется коммутация рабочих нагрузок электрических цепей, которые находятся под напряжением U=24…220 В (постоянный ток) или U=24…400 В (переменный ток).

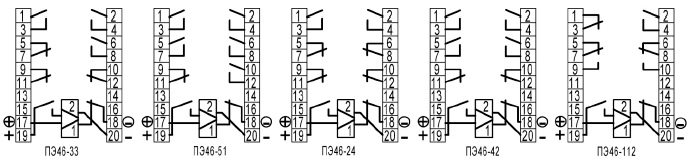

рис.1 - Схема подключения реле ПЭ-46

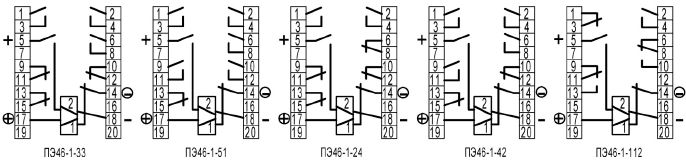

рис.2 - Схема подключения реле ПЭ-46-1

Конструкционное исполнение

Реле ПЭ-46, ПЭ-46-1 реализованы в виде блочных устройств и владеют следующим строением.

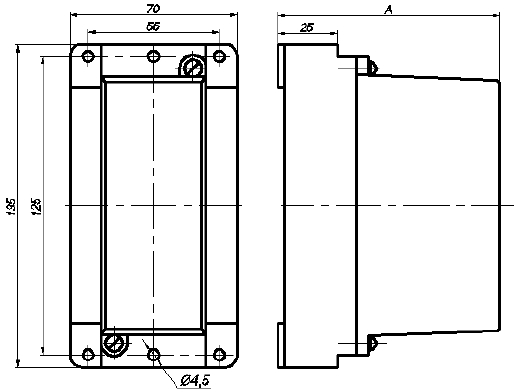

рис.3 - Схема габаритных размеров реле ПЭ-46, ПЭ-46-1

На магнитопроводе электромагнитной системы крепится основание с группой контактов, панелью с толкателем, и планка с якорем магнита и возвратной пружиной. Устройство владеет защитным съемным кожухом с показателем пыле- и влагозащищенности IP40.

Коммутационные функции реле обеспечиваются при помощи 6 контактных групп, укомплектованных контактами разных типов.

Конструкционные детали реле ПЭ-46, ПЭ-46-1 выполнены из негорючих и огнеустойчивых деталей. Узлы корпуса устройства могут выдерживать нагревание до 650⁰С, а клеммник и держатели токоведущих частей могут выдерживать температуру до 960⁰С.

Функционирование реле

При подключении к включающей обмотке напряжения достаточного для срабатывания реле ПЭ-46, ПЭ-46-1, произойдет притягивание якоря к сердечнику магнитной системы. Благодаря этому приводится в действие толкатель, который поддерживает замыкание или размыкание рабочих контактов. В рабочем положении контактная группа реле ПЭ-46, ПЭ-46-1 будет удерживаться с помощью удерживающей катушки. Если снять напряжение с включающей и удерживающей обмоток, произойдет возврат релейной системы в начальное состояние.

Технические характеристики
