Реле НЛ-9

Реле НЛ-9 служат для контроля оперативного тока и последующей коммутации электроцепей, что происходит при достижении, предварительно выбранного, значения напряжения.

Реле НЛ-9 владеют возможностью установки двух уровней срабатывания и отпускания. Они эффективно работают в составе систем автоматики, защиты и управления различным оборудованием энергетического и промышленного сектора.

Конструкционные особенности

Реле представляет собой релейную систему статического типа, предназначенную для работы в составе цепей постоянного тока. Устройство владеет дискретной уставкой выбора напряжения срабатывания с возможностью установки сразу двух предельных уровней.

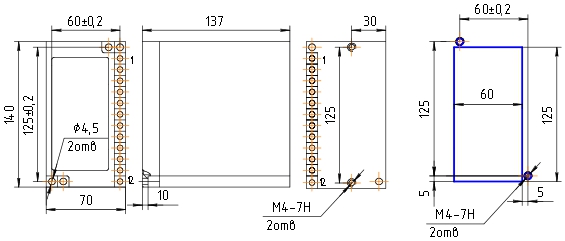

рис.1 - Схема габаритных размеров реле НЛ-9

Реле НЛ-9 выполнены в едином конструкционном решении и поддерживают выступающий или утопленный монтаж с передним подключением проводников под винтовое крепление.

рис.2 - Схема подключения реле НЛ-9

Все функциональные элементы реле располагаются в корпусе, состоящем из защитного кожуха (IP40) и клеммной колодки. На цоколе устройства расположены кронштейны, с помощью которых фиксируется лицевая панель и функциональные платы печатного типа. На переднюю панель выведены регуляторы установки уставок контролируемых параметров, а также элементы светодиодной индикации.

Функционирование устройства

Работа реле НЛ-9 обеспечивается за счет узла стабилизации напряжений, двух пороговых и релейного усилителей, а также узла регулировки величины уставок.

Если в процессе работы устройства будет рост напряжения в контролируемой электрической цепи до величины, которая выше выбранной уставки, то произойдет срабатывание электромагнитной системы реле и его контакты переключатся. Возврат в начальное положение станет возможным, когда напряжение уменьшится на величину, задаваемую коэффициентов возврата.

Технические характеристики
