Реле минимального напряжения НЛ-7 представляет собой блок электрической защиты электрифицированного промышленного оборудования. Устройства этого типа предназначены для использования в системах релейной противоаварийной защиты. Они играют роль индикатора, который реагирует на снижение рабочего напряжения в электрической цепи, что приводит к переключению, коммутирующих токоподающие цепи, контактов.

Реле НЛ-7 являются релейными системами не владеющими оперативным питанием и предназначенными для подключения/отключения (зависит от модификации контактной группы) электрических цепей при достижении напряжением значения, выбранного с помощью уставки.

Система реле является статическим электромеханическим механизмом, работающим с током промышленной частоты 50 Гц и поддерживающим возможность выбора дискретных уставок по напряжению срабатывания.

Конструкционные особенности

Реле НЛ-7 представляют собой единый конструктивный блок для выступающего монтажа с поддержкой переднего или заднего подключения проводников под винт. Функциональные элементы расположены внутри общего корпуса, включающего в свой состав защитный кожух и клеммную колодку.

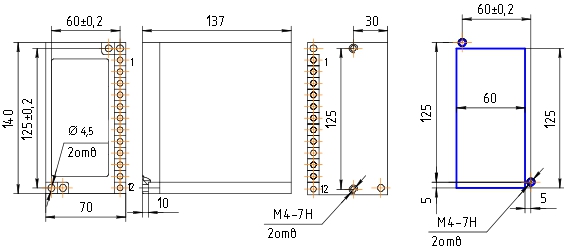

рис.1 - Схема габаритных размеров реле НЛ-7

Реле НЛ-7 не владеют оперативным питанием – для них питающим напряжением является контролируемое напряжение в электрической цепи. Схема подключения реле к электроцепи предоставлена на рисунке 2.

рис.2 - Схема подключения реле НЛ-7

При поступлении на реле напряжения выходные контакты остаются отключенными. При снижении величины напряжения до уровня уставки, соответствующей отпусканию реле происходит переключение контактов на выходе, а при увеличении напряжения на величину коэффициента возврата происходит возвращение реле НЛ-7 в начальное состояние.
