Реле НЛ-8 используется для мгновенного изменения значения электрических цепей при выходе давления за допустимый диапазон. Это реле не поддерживает оперативное питание. Используется данное реле в различных устройствах защиты и автоматики электроцепей. Реле этого типа является статическим с дискретной установкой значений напряжения при котором происходит срабатывание или отпускание.

Конструкция

Корпус реле НЛ-8 состоит из 2-х частей: клейменая колодка и кожух. На колодке находятся кронштейны, которые необходимы для возможности присоединения платы печатного монтажа и лицевой панели. Лицевая панель включает все переключатели для регулирования параметров, что используются при работе реле. Реле НЛ8 содержит: узел стабилизации напряжения, пороговый усилитель, релейный усилитель, узел регулирования уставок.

рис. 1 - Схема подключения реле НЛ-8

Принцип работы

На реле подается напряжение, если значение этого напряжения не соответствует напряжению установленному с помощью переключателей как допустимое- происходи переключение компаратора, включение транзисторного ключа на релейном усилители, срабатывание электромагнитного реле и свечение индикатора на лицевой панели.

рис. 2 - Диаграмма работы реле НЛ-8

Uпит- напряжение оперативного питания; U1, U2 – регулируемые уровни напряжения срабатывания и отпускания; Кз и Кр – замыкающий и размыкающий контакты; С – светодиод

Технические характеристики

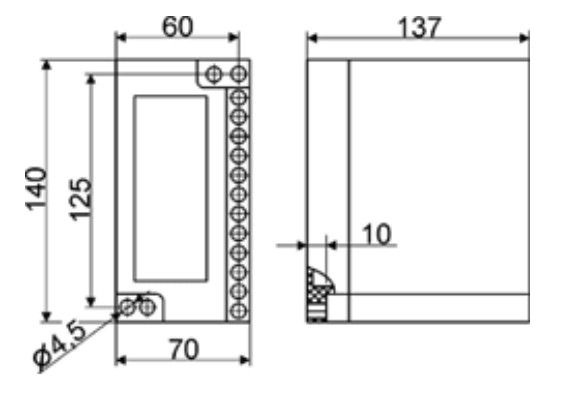

рис. 3 - Габаритные размеры НЛ-8
