Реле напряжения НЛ-6
Реле НЛ-6 применяется при необходимости контроля значения напряжения и изменения состояния электрической цепи при наступлении его недопустимого значения. Реле данного типа является статическим реле с дискретным установлением напряжения срабатывания.
Конструкция и принцип работы
Корпус реле НЛ-6 состоит из: цоколя и кожуха. Цоколь включает трансформатор напряжения и кронштейны, которые используются для прикрепления платы и передней панели. Передняя панель содержит переключатели для установки значения напряжения при котором происходит срабатывание.

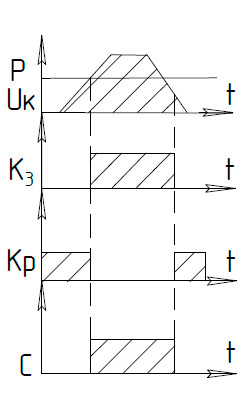

рис. 1 - Диаграммы работы реле НЛ-6
Un - напряжение оперативного питания, Uk - контролируемое напряжение, p - регулируемый уровень напряжения срабатывания или отпускания, Kз - замыкающий контакт, Кр - размыкающий контакт, Крм - размыкающий контакт мгновенного действия, С-светодиод
Для работы реле НЛ-6 нет необходимости в подаче напряжения для питания, так –как для этого используется напряжение что контролируется. После подачи напряжения на реле, оно находится в выключенном состоянии. А включение реле происходит только в момент, когда значение этого напряжения изменяется до недопустимого интервала.

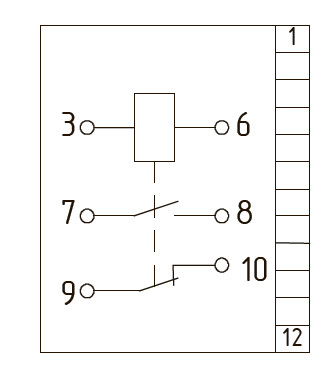

рис. 2 - Схема подключения реле НЛ-6
Технические характеристики
|
Диапазон (поддиапазон) уставок, В |
Дискретность, В |
Номинальное напряжение, В |
Коэффициент возврата |
Потребляемая мощность, ВА |
Допустимое превышение напряжения над номинальным, % |
|
|
в начале шкалы |
при номинальном напряжении |
|||||
|
15-30 30-60 50-100 100-200 200-400 |
0,2 0,3 0,5 1,0 2,0 |
30 60 100 220 400 |
0,90-0,95 |
1,0 1,5 2,0 2,0 2,5 |
3,5 4,0 7,0 7,5 9,0 |
10 |

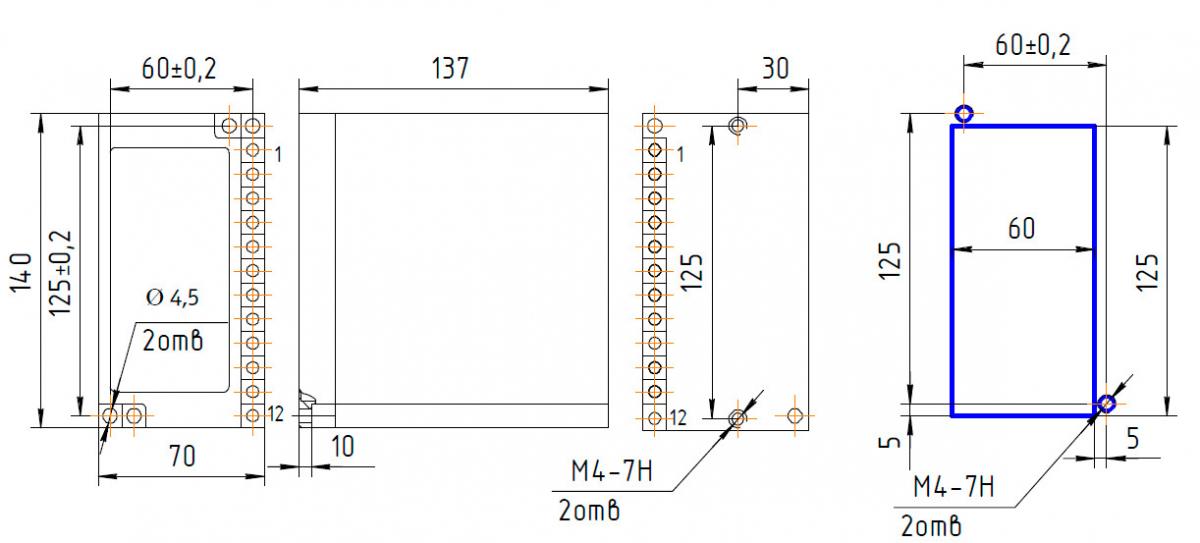

рис. 3 - Габаритные размеры
|
Габаритные размеры, мм |
70х140х136 |
|
Масса реле, кг, не более |
0,8 |
|
Степень защиты реле оболочкой/контактных выводов |
IP40 / IP10 |
