Реле НЛ-5 являются релейными модулями контроля минимального напряжения с поддержкой оперативного питания. С помощью этих модулей осуществляется коммутация токоподводящих цепей в оборудовании защиты и управления при достижении рабочим напряжением определенной уставки.

Релейные блоки НЛ-5 устанавливаются в цепях переменного тока в качестве электронного узла, который реагирует на снижение показателей напряжения в контролируемой электрической цепи.

рис.1 - Схема подключения реле НЛ-5

Реле этой серии построены на основе статической релейной системы, поддерживающей функционирование на переменном токе с частотой 50 Гц. Они поддерживают возможность задавать дискретные уставки напряжения срабатывания/отпускания.

Реле НЛ-5 могут выпускаться в двух климатических исполнения Т3 или У3, что предусматривает возможность их работы в условиях температур от -40⁰С до +55⁰С.

Конструкция и работа

Реле НЛ-5 владеют простой и надежной конструкцией, рассчитанной под выступающий монтаж с поддержкой переднего либо заднего подключения проводов под винт. Все рабочие элементы устройства собраны в корпусе, который состоит из цоколя и кожуха. На цоколе реле располагается трансформатор оперативного напряжения, а на его лицевой панели расположены переключатели уставок напряжения срабатывания.

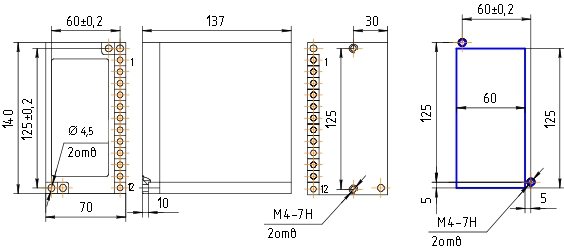

рис.2 - Схема габаритных размеров устройства НЛ-5

При поступлении к устройству НЛ-5 оперативного питающего напряжения происходит срабатывание реле, а по мере роста контролируемого напряжения – реле отпускает. Если значение напряжения снизится до величины, выбранной уставки, произойдет повторное срабатывание выходного реле.

Технические характеристики
