Реле напряжения ЕЛ-22Н используется для того что-бы контролировать напряжения в трехфазных цепях. Данный тип реле позволяет задавать нормальный диапазон напряжения и задержку во времени. Если реле определило, что значение напряжения не входит в диапазон, то происходит отсчет времени, после того как произошла задержка времени то реле отключается.

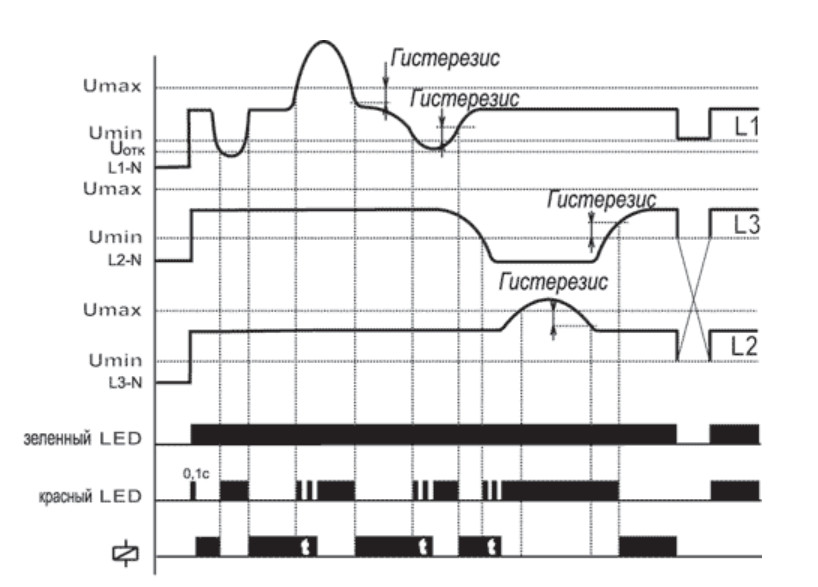

Диаграмма работы ЕЛ-22Н

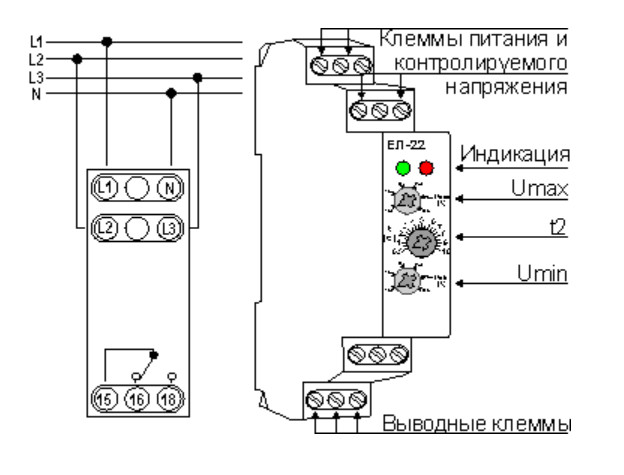

Схема подключения ЕЛ-22Н
Технические характеристики
|
Механическая износостойкость |
1×107 циклов. |
|
Коммутационная износостойкость |
1×105 циклов. |
|
Диапазон рабочих температур |
-20...+55 °С. |
|
Крепление |
на DIN-рейку EN-60715. |
|
Степень защиты корпуса |
IP-40 |
|
Сечение подключаемого проводника 2,5 мм2. |
|
|
Габариты (масса) |
90х17,6х64 мм (69 грамм). |
|
Питание и контроль |
|
|
Напряжение питания и контроля |
3х220 В |
|
Клеммы |
L1, L2, L3, N |
|
Потребляемая мощность |
не более 2 ВА |
|
Максимальное напряжение |
242 – 288 В |
|
Минимальное напряжение |
173 – 219 В |
|
Гистерезис |
5% |
|
Временная задержка t (настраиваемая) |
0,5-10 с |
|
Выход |
|
|
Количество и род выходных контактов |
1 переключающий |
|
Номинальный ток контактов |
8 А |
|
Замыкаемая мощность |
2000 ВА (АС-1) / 240 Вт (DC) |
|
Замыкаемое напряжение |
250 В (АС-1) / 24 В (DC) |

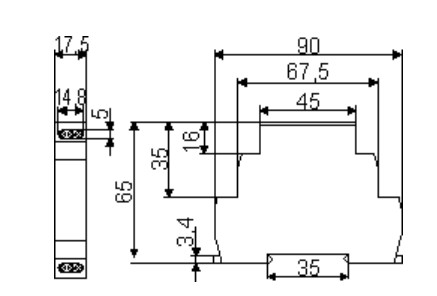

Габаритные размеры ЕЛ-22Н
