Малогабаритные реле давления МРД(МРДР) относятся к устройствам контроля давления в смазочных системах, установленных в кузнечном оборудовании. Также эти релейные устройства могут работать и в составе иных промышленных станков и машин, которые используют для смазывания трущихся поверхностей масла минерального типа.
Отличительной чертой между устройствами МРД и МРДР является то, что первое из них нерегулируемое – оно настроено на номинальное рабочее давление в размере 2,5МПа. Второй вариант реле является регулируемым и может работать в диапазоне от 630кПа до 6,3МПа.
Конструкция и эксплуатация
Реле давления включает в свой состав следующие ключевые элементы:
- Корпус;
- Мембрана;
- Набор вкладышей (нижний и верхний);
- Пружина со штоком (некоторые модификации кроме штока могут иметь еще и дополнительные чувствительные элементы в виде кольца);
- Поршень с упорной шайбой;
- Микропереключатель.
Для подключения реле к магистрали, в которой планируется контролировать давление, в его корпусе имеется специальный штуцер с резьбой. Чтобы подсоединить металлорукав в крышке реле предусмотрено соответствующее отверстие с резьбой.
Если в магистрали повышается уровень давления, происходит прогибание магистрали, вследствие чего сжимается пружина и воздействует через шток на микропереключатель, включая его. Если давление начнет падать, пружина будет возвращаться в начальное положение, что приведет к обратному отключению микропереключателя.
Для того чтобы установить требуемое рабочее давление в реле МРД имеется настроечный винт, а в МРДР есть специальная регулировочная гайка.
Условия для функционирования
Реле МРД и МРДР могут выпускаться в 2-х климатических конфигурациях – УХЛ 4 и О 4.1. Температура внешней среды, в которой они эксплуатируются должна находиться в пределах от 1 до 400С.
В качестве рабочего масла могут применяться минеральные масла, вязкость которых составляет от 10 до 600мм2/сек. Температурный режим масла должен поддерживаться в районе температур от +50С до +500С.
При заказе малогабаритного реле необходимо указать:
- Маркировку: МРД или МРДР;
- Номинальное давление;
- Климатическое исполнение.
Технические характеристики
|
Модель МРД/МРДР |
||||||
|
Величина номинального давления, МПа: |
0.06 |
1.6 |
2.5 |
0.02..0.16 |
0.1..0.63 |
0.63..6.3 |
|
Предел возможной погрешности: |
±10% |
|||||
|
Показатель разности давлений при включении и отключении клапана, % |
50 |
30 |
20 |
40..60 |
40 |
20 |
|
Величина рабочего напряжения: |
24 В |
|||||
|
Продолжительный ток на контактах реле: |
0,5 А |
|||||
|
Частота срабатываний реле в минуту: |
не больше 2 |
|||||
|
Вес устройства, г: |
150 |
200 |
||||

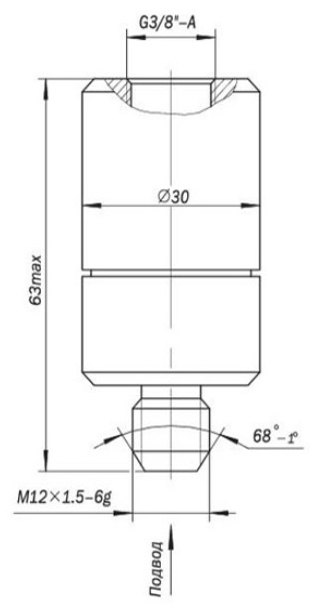

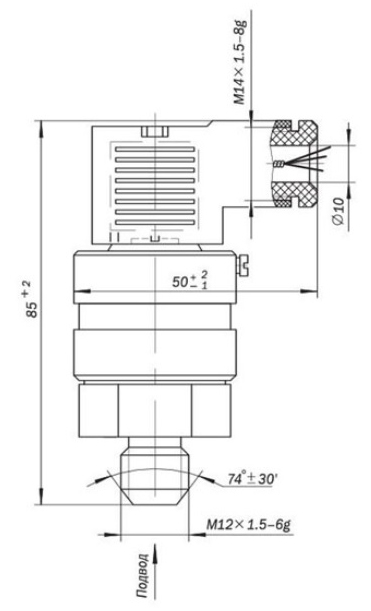

Схема габаритных размеров реле давления МРД (слева) и МРДР (справа)
