Регулятор температуры МикРА 610

Форма заявки
Наличие: в наличии есть
Артикул:
11492
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Документация
  • Гарантии

Регулятор температуры МикРА 610 предназначен для работы в системах автоматической регулировки температуры.

Комплект поставки

  • ПИД-регулятор МикРА 610 - 1 шт,
  • Руководство - 1 экз.
  • Упаковка - 1 шт.
Входные сигналы и типы датчиков

Тип датчика или входной сигнал

Диапазон измерения

Разрешающая способность

Тип входного

сигнала

Унифицированный сигнал постоянного напряжения

100 мВ

-50 … 100 мВ

0,01 мВ

in 0

Термопары по ГОСТ 3044-94

ТХК (L)

-200 … +650 °С

0,1 °С

in 1

ТХА (K)

-250 … +1350 °С

0,1 °С

in 2

ТЖК (J)

-200 … +950 °С

0,1 °С

in 3

ТПП 10 (S)

-50 … +1750 °С

0,1 °С

in 4

ТПП 13 (R)

-50 … +1750 °С

0,1 °С

in 5

ТПР (B)

+200 … +1800 °С

0,1 °С

in 6

ТВР (A-1)

0 … +2200 °С

0,1 °С

in 7

ТВР (A-2)

0 … +1800 °С

0,1 °С

in 8

Резисторы,  терморезисторы

R, NTC, PTC

0 … 2200 Ом

0,01 Ом

in 20

Термометры  сопротивления

Pt100 (W100=1,3850)

-200 … +850 °С

0,1 °С

in 21

Pt500 (W100=1,3850)

-200 … +850 °С

0,01 °С

in 22

Pt1000 (W100=1,3850)

-200 … +850 °С

0,01 °С

in 23

Pt2000 (W100=1,3850)

-200 … +600 °С

0,01 °С

in 24

ТСП-50 (W100=1,3910)

-200 … +1100 °С

0,1 °С

in 25

ТСП-100 (W100=1,3910)

-200 … +1100 °С

0,1 °С

in 26

ТСП-500 (W100=1,3910)

-200 … +1100 °С

0,01 °С

in 27

ТСП-1000 (W100=1,3910)

-200 … +1100 °С

0,01 °С

in 28

ТСП гр.21 (R0=46Ом, W100=1,3910)

-200 … +1000 °С

0,1 °С

in 29

ТСМ гр.23 (R0=53Ом, W100=1,4260)

-50 … +200 °С

0,1 °С

in 30

ТСМ-50 (W100=1,4280)

-200 … +200 °С

0,1 °С

in 31

ТСМ-100 (W100=1,4280)

-200 … +200 °С

0,1 °С

in 32

Устройство и принцип действия

В качестве входных сигналов регулятора могут использоваться сигналы датчиков температуры - термоэлектрические преобразователи (термопары), термометры сопротивления.

В качестве выходных коммутирующих элементов используются:

  • полупроводниковые симисторы с детекторами нулевого напряжения фазы, которые гальванически развязаны от внутренних цепей регулятора ( МикРА 610 – С )
  • электромеханические реле (МикРА 610–Р).

Управление исполнительными устройствами может производится по двухпозиционному или ПИД закону регулирования с использованием двух каналов управления (например – нагрев и охлаждение).

Кроме того регулятор может применяться для трехпозиционного импульсного управления приводом электро- клапана (задвижки).

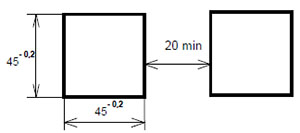

Рис.1. Габаритные размеры выреза в щите для крепления регулятора МикРА 610
Рис.1. Габаритные размеры выреза в щите для крепления регулятора МикРА 610

Технические характеристики
Параметры Значение
Дискретность задания температуры,°С 1.0 или 0.1
Законрегулированияканаловнагрева и охлаждения двухпозиционный или ПИД
Ток через термометр сопротивления, mА 0,25
Напряжение питания 110 – 250 В, 50 – 60 Гц
Габаритные размеры регулятора, мм 48х48х120
Масса, кг 0,170

Эксплуатация

Оптимальными условиями для использования ПИД-регулятора МикРА 610 являются:

  • температура окружающей среды от -10 до +50 °C
  • относительная влажности до 80 % при температуре 25 °C.
Документация

Гарантийное обслуживание

Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!

Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.

Гарантия перестает быть действительной в случаях:

  • несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
  • наличия механических повреждений на изделии, а также следов воздействия химических веществ;
  • отсутствия гарантийного талона на изделие у клиента.
