Регулятор РТ-0102 используется для обеспечения контроля различных физических показателей, необходимость в котором возникает в процессе работы производства. Данный прибор также имеет функцию сохранения значений температуры в долговременном режиме. При выходе каких-либо параметров за допустимые пределы происходит срабатывание сигнализации, которое помогает для предотвращения возникновения аварийных ситуаций на производстве.
Преимущества
К преимуществам данного прибора можно отнести:
- возможность передачи данных на ПК используя специализированные разъемы;
- наличие таймера;
- возможность управлять производством при помощи программирования;
- наличие возможности регулировки в нескольких режимах: двух- и трехпозиционном или пропорционально-интегрально-дифференциальном.
Технические характеристики
|
Диапазоны контролируемых температур, соответственно, для НСХ, Со |
|
|
50 М; 100 М |
От - 50 до 150 |
|
50 П; 100 П; Pt 100; Pt500; Pt100 |
От - 200 до 600 |
|
K |
От - 50 до 1200 |
|
L |
От - 50 до 800 |
|
S,R |
От - 50 до 1700 |
|
B |
От - до 1800 |
|
J |
От - 200 до 900 |
|
T |
От - 200 до 400 |
|
A-1 |
От - 200 до 900 |
|
Погрешности измерения абсолютные |
|
|
для преобразователей сопротивления |
От 0,1 до 1 Со |
|
для термоэлектрических преобразователей |
От 1 до 3Со |
|
для преобразователей со стандартизированным исходящим сигналом |
0.25% |
|
для регуляторов высокой точности |
0,05 Со |
|
Цена наименьшего разряда, оС |
0,1; 1 0,01 для регуляторов высокой точности |
|
Напряжение питания, В |
|
|
от источника постоянного тока |
24(12) |
|
от сети переменного тока с частотой 50 Гц |
220(9-36) |
|
Выходы |
Конструкция прибора предусматривает максимальное количество выходов - 3 (реализуется в различных вариантах: контактными реле на 220 В, 0,5-1 А переменного тока (возможно 7А при достижении предварительной договоренности при заказе); маломощного оптосимисторного выхода на одну или три фазы для управления тиристорами (семисторами); транзисторного ключа; выхода аналогового типа) |
|
Масса прибора, не больше кг |
|
|
В корпусе Щ1 |
0,3 |
|
В корпусе Щ2 |
0,5 |
|
Габаритные размеры, мм |
|
|
В корпусе Щ1 |
106х80х40 |
|
В корпусе Щ2 |
72х72х120 |

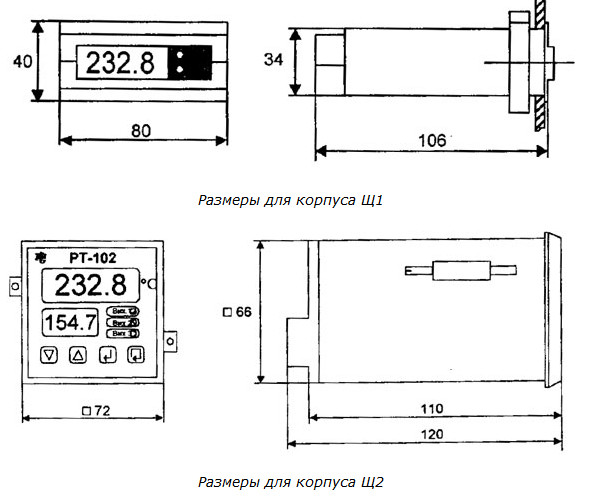

рис. 1 - Габаритные размеры РТ-0102
