Регуляторы РЛ-Н-1М представляют собой устройства для использования в электрических цепях в качестве стабилизаторов напряжения и устройств защиты генераторов.

Функциональное предназначение

При установке регулятора РЛ-Н-1М в электрическую цепь он выполняет следующие задачи:

• стабилизирует напряжение, создаваемое генераторами типа ГСК-1500;
• защищает генераторы от перегрузок;
• обеспечивает защиту от протекания обратных токов.

Кроме перечисленных функций, регулятор РЛ-Н-1М способен обеспечивать функционирование электрогенераторов на аккумуляторные батареи и для обеспечения параллельной работы 2-х генераторов на одну общую нагрузку.

Область применения

Регуляторы РЛ-Н-1М рассчитаны для комплектации главного и вспомогательного дизельного агрегата, обеспечивающего работу судов с неограниченными регионами плавания. Также регуляторы РЛ-Н-1М широко применяются и в стационарных дизельных установках и дизель-генераторах.

Особенности конструкции и работы регулятора

Регуляторы включают в свой состав три функциональных узла, среди которых система контроля величины электротока перегрузки, система измерений обратных токов и компаратор.

При достижении силы тока в цепи выше 1,3 I_ном. система контроля перегрузочных электротоков обеспечит снижение напряжения на ГСК-генераторе и выравниванию величины тока к допустимым значениям. Если показатель обратного тока возрастает выше 15 А, то соответствующая система производит отключение нагрузки от генератора.

Работа компаратора заключается в отключении обмоток генератора при достижении значения напряжения, установленного при помощи потенциометра.

Модификации

В настоящее время выпускаются три варианта:

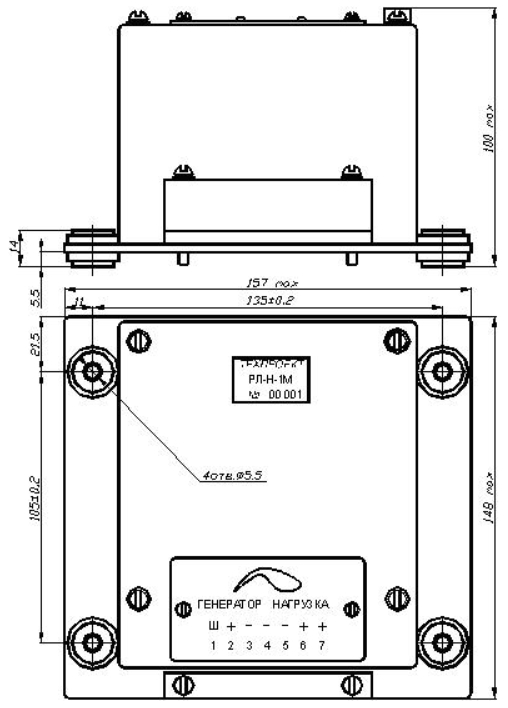

Схема габаритных размеров регулятора РЛ-Н-1М

Комплектация

• Регулятор:
  • РЛ-Н-1М-1;
  • РЛ-Н-1М-2;
• Паспорт;
• Руководство по эксплуатации.
