Регулятор РЧВ-1
Регулятор РЧВ-1 представляет собой частотный регулятор, используемый для совместной работы с электрическими шкафами управления дизель-генераторных установок ШУ-ДГУ, а также шкафов управления дизельными электростанциями типа ШУ-ДЭС.
С помощью этого устройства поддерживается непрерывный процесс контроля и регулирования рабочих частот дизельных генераторов. Осуществляется это через подачу управляющих команд к электроприводу топливной рейки, что выполняется через специальную коммутационную плату ШУ.
Особенности работы
Для использования регулятора РЧВ-1 следует установить распределительную и коммутационную платы, скрепив их между собой. РВЧ-регулятор рекомендуется устанавливать внутри ШУ на его боковой стенке. Далее производится соединение регулятора с ШУ по соответствующей схеме. Монтаж рабочих цепей производится с помощью многожильных медных проводников с величиной сечения от 0,35 до 0,5 мм2.
В процессе работы регулятора РЧВ-1 можно будет менять частоты вращения в диапазоне значений от 1425 до 1550мин-1. Если случится, что показатель частоты вращения снизится до 1485 мин-1, устройством будет передана команда на повышение оборотов. При увеличении частоты за показатель в 1515 мин-1 будет передана команда на снижение оборотов. При нахождении частотного показателя в интервале значений от 1485 до 1515 мин-1 управляющие команду устройством не выдаются.

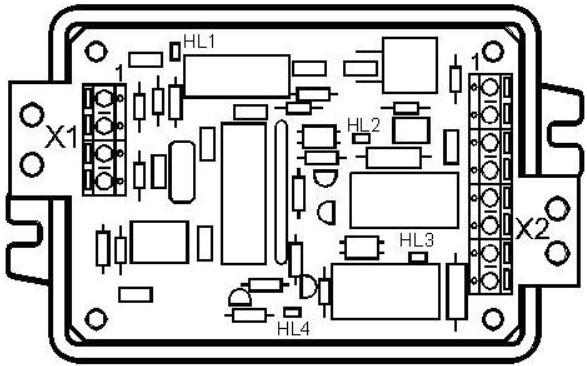

Вид на устройство РЧВ-1 со снятой крышкой
Технические характеристики
Величина питающего напряжения: |
не больше 15.6 В |
Величина потребляемого тока: |
не более 50 мА |
Поддерживаемый диапазон измеряемых частот: |
от 1425 до 1550 мин-1 |
Интервал рабочих температур: |
00С … +500С |
Тип климатического исполнения: |
УХЛ3 |
Габаритные размеры: |
107х64х32 мм |
Вес регулятора: |
не больше 0.5 кг |

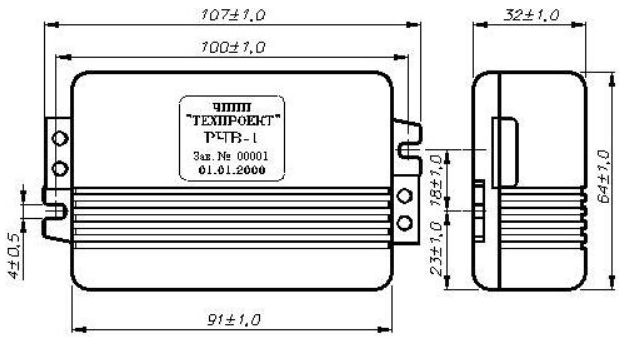

Схема габаритных размеров регулятора РЧВ-1
Условия эксплуатации
Регуляторы РЧВ-1 производятся в климатическом исполнении УХЛ3, что обеспечивает работоспособность прибора при температурах воздушной среды от 00С до +500С. Показатель относительной влажности может составить 98% при Т=+250С. Расположение рабочего места над уровнем моря не должно превышать 2000 метров.
Допускаются в рабочей зоне незначительные вибрации с частотой до 0,1 кГц и ускорением до 1g.
Комплектация
- регулятор частоты вращения РЧВ-1;
- плата распределительная ПЛР-2 (для работы с ШУ-ДГУ);
- плата распределительная ПЛР-2-01 (для работы с ШУ-ДЭС);
- кабель (для работы с ШУ-ДГУ);
- кабель (для работы с ШУ-ДЭС);
- паспорт.
