Регулятор оборотов PROPELLER-01-1500 предназначен для регулирования производительности вентиляторов путем изменения напряжения питания (изменение скорости вращения).

Устройство и работа

Обороты двигателя регулируются рукояткой (потенциометром) на лицевой панели корпуса. Выбор режима регулирования (от минимальной до максимальной скорости и наоборот) с помощью перемычки внутри корпуса.

Имеет дополнительный нерегулируемый выход 230 Vac для управления воздушным клапаном. Дополнительный нерегулируемый выход для управления вспомогательными приборами.

• для регулирования оборотов;
• для однофазных двигателей;
• для двигателей мощностью до 500 Вт;
• напряжение питания 230 VАС, 50 Hz;
• степень защиты: IP 40 (IEC 529).

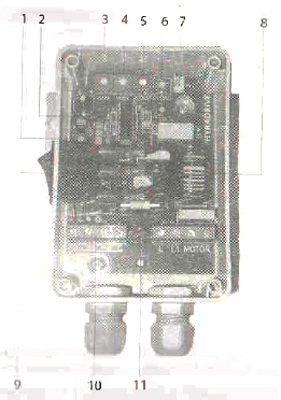

Рис.1. Схема платы управления регулятора PROPELLER-01-1500, где:

1 - регулятор угла минимального открытия симитора

2 - светодиодный индикатор срабатывания защиты по току

3 - регулятор максимального напряжения, выдаваемого регулятором 160 - 220 В

4 - регулятор минимального напряжения, выдаваемого регулятором 60 - 140 В

5 - регулятор компенсации момента

6 - регулятор защиты по току

7 - разьем задатчика оборотов

8 - дроссель помехоподавляющего фильтра

9 - сетевой выключатель с индикацией работы

10 - клеммник подключения

11 - предохранитель

Технические характеристики

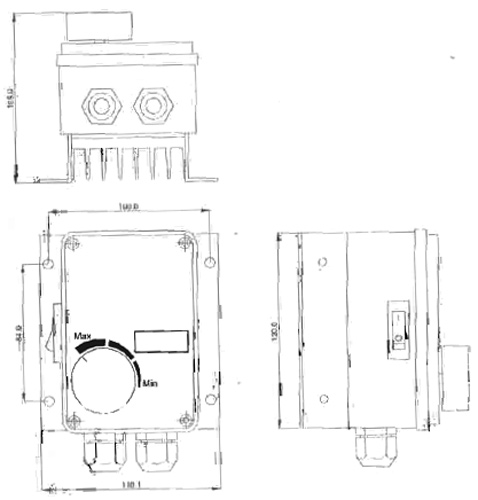

Рис.2. Габаритный чертеж регулятора оборотов PROPELLER-01-1500
