Регулятор МИК-112

Регуляторы МИК-112 представляют собой микропроцессорные модули-регуляторы, поддерживающие непрерывный режим регулирования технологическими параметрами и владеющими тремя типами выходов – импульсным, аналоговым и 2-позиционным.

Регуляторы этого типа отличаются высокими показателями точности измерений и поддержки на требуемом уровне контролируемых величин. Это удалось реализовать посредством использования 3-уровневой системы гальванической изоляции, реализованной между входами, выходами и цепями питания.

Область применения

Блоки-регуляторы этого типа широко применяются в системах управления различными промышленными процессами. С их помощью удается автоматизировать самые сложные производственные процессы, обеспечивать контроль которых можно дистанционно. Наиболее часто модули МИК-112 используются в автоматизированных конфигурациях управления таких отраслей как энергетика, машино- и приборостроение, металлургия, сельское и народное хозяйство.

Особенности регулятора

Устройства этого типа позволяют поддерживать ручное управление технологическими процессами, реализуемыми через конфигурирование исполнительной системы регулятора. Процесс настройки прибора может осуществляться с его передней панели, используя функциональные клавиши или подключая регулятор к ПК посредством цифрового интерфейса RS485. Вводимые в регулятор параметры сохраняются в энергонезависимой памяти и могут использоваться даже после отключения устройства от сети питания.

Функционирование прибора

В процессе своей работы регулятор поддерживает процедуру измерений физических параметров, которые можно контролировать с помощью унифицированных датчиков. Это может быть температура, абсолютное значение или перепады давлений, расход, уровень и прочее. Параллельно с измерением этих параметров происходит преобразование полученных сигналов и индикация их величины на цифровых табло.

Исходя из полученных результатов измерений, микропроцессор формирует сигналы управления внешними исполнительными механизмами. Это могут быть аналоговые или импульсные сигналы. Управление исполнительными устройствами будет происходить с применением импульсного, аналогового или позиционного регулирования с применением одного из законов: «ПД», «ПИД», «П» или «ПИ».

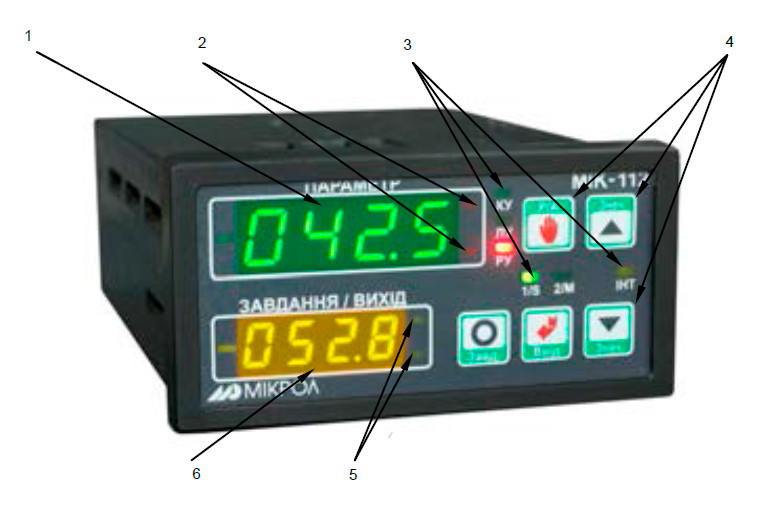

рис. 1 - Передняя панель МИК-112

МИК-112 на передней панель содержит:

1. дисплей «Параметр»;
2. светодиодные индикаторы MAX, MIN;
3. светодиодные индикаторы;
4. клавиши «Программирование»;
5. светодиодные индикаторы состояния ключей "больше-меньше";
6. дисплей задание/выход.

Кроме сигналов управления, регулятором формируются и сигналы встроенной технологической сигнализации, позволяющей информировать о приближении к опасным зонам и при выходе контролируемых параметров за пределы выбранных уставок.

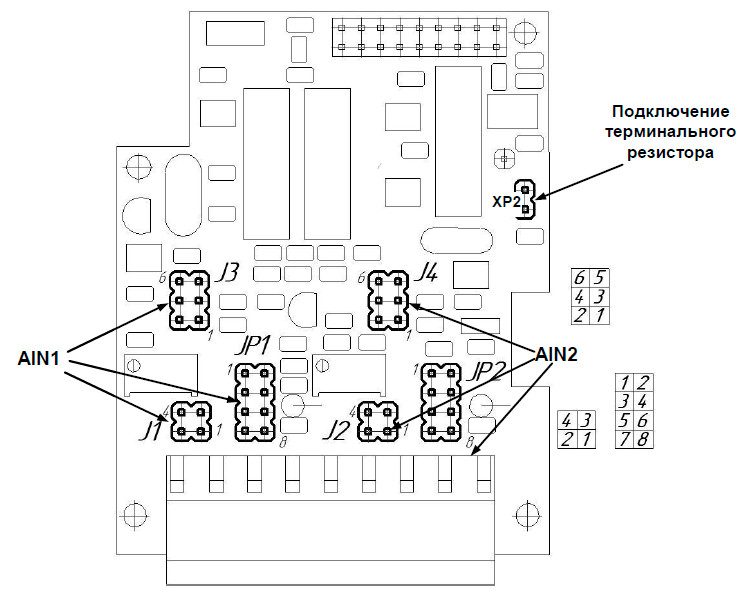

рис. 2 - Положение перемычек на плате входов МИК-112

Технические характеристики

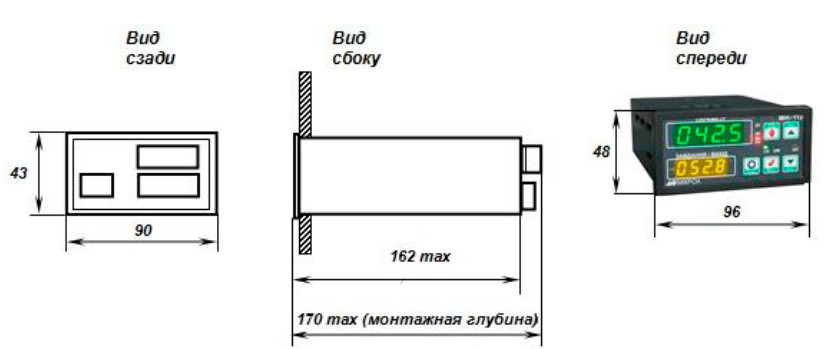

рис. 3 - Габаритные размеры МИК-112
