Регулятор МИК-1-400
регулятор МИК-1-400 представляет собой 2-позиционный температурный регулятор. Он предназначается для выполнения двухпозиционного регулирования температурными режимами в интервале значений от 00С до 4000С. Регулировка производится по настраиваемой уставке с выходом на контакты оптосимистора или релейной системы.
Конструкционные особенности
Регулятор этой модели выполнен в виде блочного устройства с литым ударопрочным пластиковым корпусом. Внутри корпуса размещается две функциональные платы устройства с расположенными на них радиоэлементами.

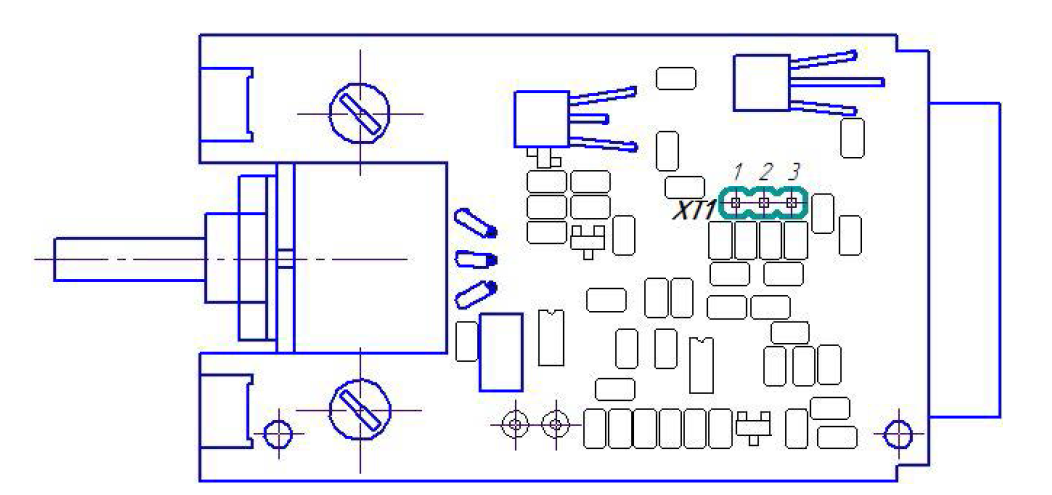

рис. 1 - Размещение перемычек выбора входных сигналов и контрольных точек МИК-400
Конструкцией устройства предусмотрено наличие двух релейных и одного оптосимисторного управляющего выхода. В качестве температурных датчиков, подключаемых к регулятору, используются термопары ТХК(L) или ТХА(K). Для смены типа подключаемого датчика имеется специальная перемычка, расположенная внутри корпуса регулятора.
Функционирования прибора
Питание регулятора МИК-1-400 осуществляется посредством переменного напряжения величиной 220 В. Рабочее напряжение изначально подается на систему диодного выпрямителя, после которой оно поступает к импульсному преобразователю. С его помощью формируется напряжение с требуемыми параметрами для питания электрических цепей устройства и для осуществления гальванической развязки от питающих цепей.

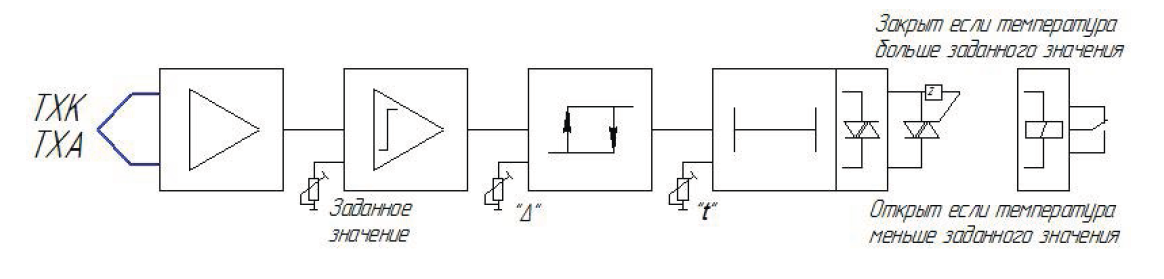

рис. 2 - Функциональная схема МИК-400
Регулирование температурной уставки осуществляется с помощью регулятора на передней панели. В ее нижней части расположен регулировочный винт, с помощью которого можно выбирать величину температурного гистерезиса. Кроме этого, устройство поддерживает выбор величины задержки включений выходного ключа. Этот регулятор также расположен на лицевой панели.
Технические характеристики
Число аналоговых входов: |
1 |
Вид аналогового сигнала на входе: |
Термопара ТХК; ТХА |
Интервала отклонения значений температурного гистерезиса: |
0,001-0,05 |
Показатель погрешности для значений шкалы задания по лимбу передней панели: |
4 % |
Показатель числа дискретных выходов: |
1 |
Показатель вида выхода: |
релейные контакты; оптосимистр |
Величина напряжения при коммутации переменного или постоянного тока: |
|
Для контактов реле: |
250 В |
Для оптосимисторов: |
300 В |
Величина наибольшей силы тока нагрузки для каждого из выходов: |
|
Для релейных контактов: |
5 А |
Для оптосимисторов: |
0,7 АСС |
Значение интервала величины напряжения питания: |
150-250 В |
Максимальная величина мощности потребления: |
8 Вт |
Показатели размеров: |
4,8х4,8х11 см |
Тип защиты: |
IP30 |
Максимальный вес: |
0,15 кг |

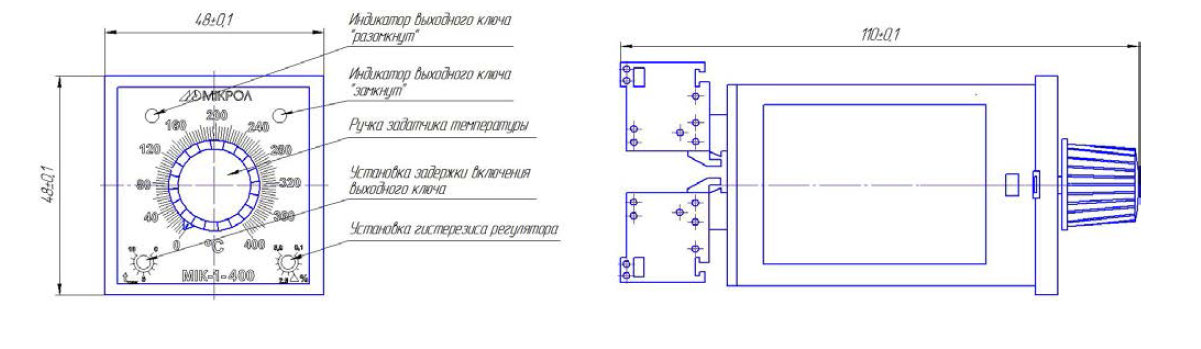

рис. 3 - Габаритные размеры МИК-400
