Регулятор давления РДБК1

Цена по запросу
Артикул:
9007
  • Описание
  • Гарантии

Регулятор РДБК1 используется для снижения давления газа на входе устройства до допустимого предела и еще имеет возможность в автономном режиме поддерживать нужное значение давления на выходе даже если изменено значения входного давления.

Использоваться регулятор может только если температура окружающей среды равняется одному из значений диапазона: -40 -+45 °С – для алюминиевого корпуса. Также корпус может быть чугунным и тогда температура может изменятся от -15 до +45 °С.

Конструкция

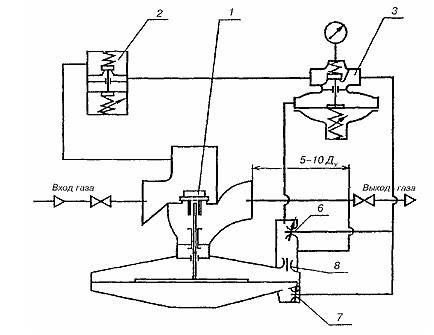

Конструкция PДБK1

рис. 1 - схема регулятора PДБK1

PДБK1 включает (рис.1):

1 — регулирующий клапан;
2 — регулятор управления прямого действия;
3 — регулятор управления низкого давления;
6, 7 — регулируемые дроссели;
8 — дроссель.

Регуляторы изготавливаются в двух исполнениях:

  • на низкое выходное давление;
  • на высокое выходное давление.

Технические характеристики

Параметр

Значение

РДБК1-25Н

РДБК1-25В

РДБК1-50Н

РДБК1-50В

РДБК1-100Н

РДБК1-100Н

РДБК1-100В

РДБК1-100В

РДБК1-200Н/105

РДБК1-200Н/140

Максимальное давление газа на входе, МПа

1,2

1,2

1,2

Диаметр условного прохода, мм

50

50

100

200

Диаметр седла, мм

25

35

50

70

50

70

105

140

Расчетная площадь седла клапана, см2

3,8

8,5



Регулируемое выходное давление, кПа

1-60

30-600

1-60

30-600

1-60

30-600

0,001-0,06(0,03-0,6)

Максимальная
пропускная
способность
при температуре 20°С, плотности газа 0,73 кг/м3, начальном давлении 0,1 МПа и выходном :

- 0,001 МПа, м3/ч

- 0,03 МПа, м3/ч

400

900

1400

2800

1400

2800

5900

9500

Точность поддержания выходного давления, %

±10

Эффективная площадь мембраны регулирующего клапана, см2

500

500

930





Габаритные
размеры, мм, не более

230х280х360

230х280х360

350х466х450х537

650х754х694

650х684х695

Масса, кг, не более

38

38

61

60

60

60

190

Средний срок службы, лет, не менее

10

Гарантийное обслуживание

Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!

Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.

Гарантия перестает быть действительной в случаях:

  • несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
  • наличия механических повреждений на изделии, а также следов воздействия химических веществ;
  • отсутствия гарантийного талона на изделие у клиента.
