Регистратор МТЗ РЗЛ-02.2н АР01 функционально представляет собой устройство для регистрации момента срабатывания защитных релейных устройств и автоматики на электростанциях и подстанциях, а также для фиксации установившихся и переходных процессов.
Конструкционно устройство/регистратор состоит из металлического корпуса. Все опции, светодиоды, индикации и дисплей расположены на передней панели.

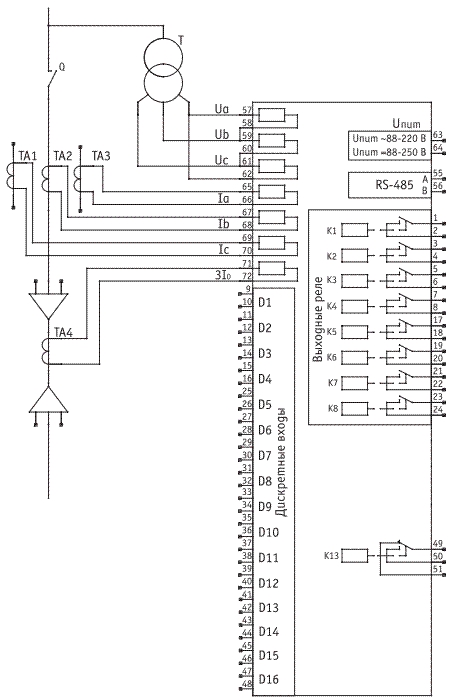

Схема подключения внешних цепей с тремя ТТ к устройству РЗЛ-02.2н АР01
Функциональные возможности
Регистратор РЗЛ-02.2н АР01 предназначен для:
- регистрации напряжения и тока любого вида (≈6 значений);
- регистрации 12-ти выходных реле, 12-ти входов (16-ти входов, 8-и выходных реле);
- отображения показателей значений напряжения и тока, полученных регистратором, на индикаторе;
- отображение входов дискретного вида и их состояния светодиодами;
- управления и диагностики устройства РЗЛ-02.2н АР01, синхронизации времени и дистанционного управления по локальной сети;
- формирование журнала всех событий;
- возможности передачи сигналов на пункт диспетчера.
Технические характеристики
|
Входные сигналы: |
|
|
- количество аналоговых каналов измерения |
7 |
|
- частота преобразования, точек/период |
32 |
|
- номинальный ток, А |
5 |
|
- номинальное напряжение, В |
100 |
|
- диапазон регистрации по току, А |
0,25-125 или 0,05-4 |
|
- разрешающая способность по току, А |
0,01 |
|
- диапазон регистрации по напряжению, В |
0,1-180 |
|
- разрешающая способность по напряжению, В |
0,1 |
|
- точность аналоговых сигналов не хуже |
2,5% |
|
- число осциллограмм, хранящихся в памяти |
3-35 |
|
- суммарная длительность записи при частоте преобразования 1600 Гц, с |
35 |
|
- число дискретных входов |
16 (12) |
|
- длительность предварительной записи до срабатывания, с |
до 5 |
|
Характеристики максимальной токовой защиты: |
|
|
- токовая ступень 1 I> |
1,0-125,0 А, шаг 0,1 А |
|
- токовая ступень 2 I> |
2,0-125,0 А, шаг 0,1 А |
|
- выдержка времени для каждой ступени tI> |
0,0-655,0 с, шаг 0,1 с |
|
- коэффициент возврата настраиваемый |
от 0 до 30 |
|
Выходные сигналы: |
|
|
- число дискретных выходов (опционально) |
8 (12) |
|
Условия пуска регистратора: |
|
|
- по превышению / понижению тока |
0,1-2,0*Iном, шаг 0,1*Iном |
|
- по снижению / повышению напряжения |
2,0-0,1*Uном, шаг 0,1*Uном |
|
- по срабатыванию одного из двенадцати дискретных входов |
|
|
- по повышению / понижению 3I0 |
|
|
- по команде от компьютера (в том числе по локальной сети) |
|
|
Напряжение срабатывания дискретных входов, В: |
|
|
- при питании постоянным напряжением 220 В |
от 0,7 до 220 |
|
- при питании постоянным напряжением 110 В |
от 66 до 80 |
|
Напряжение несрабатывания дискретных входов, В: |
|
|
- при питании постоянным напряжением 220 В |
от 0,3 до 220 |
|
- при питании постоянным напряжением 110 В |
от 0 до 60 |
|
Длительность входного сигнала на дискретном входе, мс |
не менее 20 |
|
Характеристики выходных реле: |
|
|
- номинальное напряжение контактов реле, В переменного тока |
250 |
|
- длительный номинальный ток, А |
8 |
|
Срок хранения информации при пропадании питания устройства, суток |
не менее 14 |
|
Характеристики интерфейса передачи данных: |
|
|
- интерфейс для передачи информации RS485 |
|
|
- протокол передачи данных MODBUS RTU |
|
|
- скорость передачи данных, кбод |
9600-19200-38400 |
|
Помехозащищенность согласно публикации МЭК 1000-4-94 (ГОСТ Р 50649-94), группа 3 |
|
|
Наработка устройства РЗЛ-02.3АР01 на отказ, час |
не менее 200 000 |
|
Средний срок службы, лет |
не менее 12 |
|
Электрическое сопротивление изоляции между независимыми электрическими цепями и между этими цепями и корпусом, измеренное мегомметром на 1000 В составляет не менее 100 МОм при нормальных климатических условиях по ГОСТ 15150-69 |
|
|
Электрическая изоляция между входными цепями, цепями питания и корпусом выдерживает в течение 1 минуты испытательное напряжение 2000 В переменного тока частотой 50 Гц |
|
|
Потребляемая мощность по цепям питания, ВА (Вт) |
не более 3 |
|
Габаритные размеры и масса блока: |
|
|
- высота, мм |
90 |
|
- ширина, мм |
140 |
|
- длина, мм |
160 |
|
- масса, кг |
не более 1,5 |
|
Номинальные значения климатических факторов должны соответствовать ГОСТ 15150-69. При этом: |
|
|
- наибольшая высота над уровнем моря, м |
2000 |
|
- верхнее значение температуры окружающего воздуха, 0С |
+55 |
|
- нижнее значение температуры окружающего воздуха, 0С |
-20 (по стандарту) -40 (по заказу) |
|
- окружающая среда взрывобезопасна, не должна содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию |
|
