Рефрактометр РПЛ-4
Рефрактометры РПЛ-4 представляют собой лабораторные измерительные приборы, предназначенные для контроля оптических показателей преломления веществ в жидком и твердом состоянии. Также это устройство может применяться для расчета массовой доли сахарозы в чистой воде либо химически чистом растворе.
Функциональное предназначение
Рефрактометры РПЛ-4 применяются для определения массовой доли сухого вещества в чистых растворах, которые содержат в своем составе сахарозу. Также с помощью этого прибора можно проводить количественный анализ разных жидких смесей и чистых растворов.
Область применения
Устройство РПЛ-4 используется для контроля качества выпускаемой продукции, а также для возможности корректировки технологических процессов. Используется прибор на таких предприятиях такой отрасли, как:
- пищевая;
- химическая;
- фармацевтическая.
Функционирование
Принцип работы рефрактометра основан на применении рефрактометрического метода полного внутреннего отражения или предельного преломления.

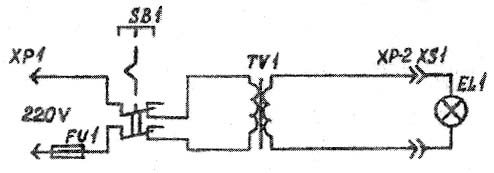

Схема электрическая принципиальная РПЛ-4
- EL1 - Лампа МН 6,3-0,3 ТУ 16-88 ИКАЯ 6751100.001 ТУ;
- SB1 - Переключатель ПКн61Н2-1-4-2;
- TV1 - Трансформатор, Кб4.700.007;
- FU1 - Вставка плавкая ВП1-1, 0,25 А, АГО.481.303 ТУ;
- XP1 - Шнур сетевой;
- XP2 - Вилка, 6ПД.226.012.1;
- XS1 - Гнездо штепсельное, 8ПД.573.042.
Конструкционно прибор состоит из корпуса, к которому прикреплены две камеры – верхняя и нижняя. Первая из них имеет осветительную, а вторая измерительную призму. Корпус устройства крепится к колоне и фиксируется на основании, обеспечивающем его устойчивость в процессе измерений.
В составе измерительной системы рефрактометра имеется две шкалы. Одна из них применяется для отсчета величины массовой доли сахарозы, а вторая – для измерений коэффициента преломления.
Условия эксплуатации
Прибор РПЛ-4 рассчитан для работы в воздушной среде без примесей газов и паров, способных разрушить конструкционные элементы рефрактометра. Оптимальной температурой окружающей среды являются значения в диапазоне +100С…+350С.
Технические характеристики
|
Значения показателя преломления nD: |
1.30 … 1.54 |
|
Значение одного деления шкалы nD: |
1х10 |
|
Максимальная погрешность по nD: |
±2х104 |
|
Измеряемая массовая доля сахарозы: |
до 95% |
|
Величина одного делений шкалы замера сахарозы: |
0.2% 0.1% |
|
Длина используемой волны: |
589 нм |
|
Температура приведения шкалы: |
200С |
|
Интервал диоптрийной подстройки окуляра зрительной трубки: |
-3.5 … +3.5 диоптр. |
|
Питающее напряжение: |
220 В |
|
Величина потребляемой мощности: |
8 ВА |
|
Габаритные параметры: |
18.0х18.0х37.0 см |
|
Вес устройства: |
5.5 кг |
Комплектация
Комплектация состоит из двух частей:
- основная;
- рефрактометр РПЛ;
- набор светофильтров;
- контрольная пластина;
- футляр;
- чехол и паспорт прибора.
2. запасная;
- лампы;
- резиновые трубки;
- плавкие вставки;
- сосуд;
- палочка;
- термометр;
- ключ и призма.
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
