Редуктор РДФ-4
* ориентировочная цена, требуется уточнение
Редуктор давления РДФ-4 с фильтром применяется для стабилизации и регулирования давления воздуха в линиях питания приборов и средств автоматизации и очистки его от пыли, влаги и масла.
Питание редуктора осуществляется сжатым воздухом давлением от 0,25 (0,3) до 0,8 МПа (от 2,5 (3) до 8 кгс/см2), класс загрязнённости не ниже 7 по ГОСТ 17433.
Комплект поставки
- редуктор РДФ-4
- руководство по эксплуатации
- этикетка
|
Модель |
Обозначение |
Диапазон регулирования давления на выходе, МПа (кгс/см2) |
Исполнение по защищённости от воздействия окружающей среды |
Комплектность |
|
РДФ-4-1-У3 |
5Д2.955.005 |
от 0,02 (0,2) до 0,2 (2) |
обыкновенное |
с манометром типа М 1/4 |
|
РДФ-4-2-У3 |
5Д2.955.005-01 |
без манометра |
||
|
РДФ-4-2-ОР |
5Д2.955.005-02 |
устойчивое к воздействию воздуха с содержанием сероводорода до 3 мг/м3 |
без манометра |
|
|
РДФ-4-3-У3 |
5Д2.955.005-03 |
от 0,02 (0,2) до 0,25 (2,5) |
обыкновенное |
с манометром типа М 1/4 |
|
РДФ-4-4-У3 |
5Д2.955.005-04 |
без манометра |
Принцип работы РДФ-4
Принцип действия редуктора РДФ-4 основан на уравновешивании силы пружины, действующей на мембрану, и силы давления воздуха под мембраной, управляющей работой жёстко связанного с ней клапана.

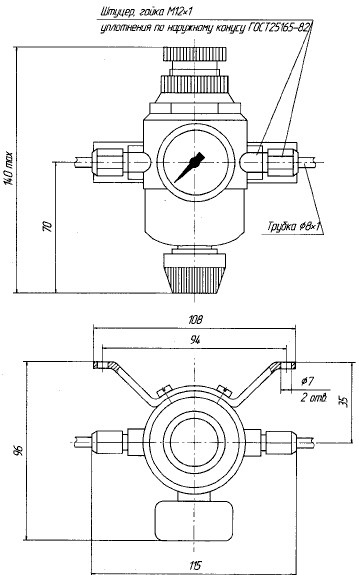

Рис.1 Схема редуктора РДФ-4
|
Параметры |
Значения |
|
|
РДФ-4-1-У3 |
РДФ-4-3-У3 |
|
|
Давление питания на входе, МПа (кгс/см2) |
от 0,25 до 0,8 (от 2,5 до 8) |
от 0,3 до 0,8 (от 3 до 8) |
|
Отклонение давления на выходе, МПа (кгс/см2), не более, при изменении: |
|
|
|
- давления питания от min до max |
0,008 (0,08) |
0,012 (0,12) |
|
- расхода воздуха от 0,15 до 1,6 м3/ч |
0,01 (0,1) |
0,015 (0,15) |
|
Предохранительный клапан срабатывает при превышении выходного давления над установленным на величину, МПа (кгс/см2), не более |
0,06 (0,6) |
0,1 (1) |
|
Максимальный расход воздуха, м3/ч |
1,6 |
|
|
Утечка через предохранительный клапан, м3/ч, не более |
0,1 |
|
|
Загрязнённость воздуха после редуктора |
не ниже I класса |
|
|
Условия эксплуатации: |
|
|
|
- температура окружающей среды, °С |
от -50 до +60 |
|
|
- атмосферное давление, мм рт. ст. |
от 630 до 800 |
|
|
- относительная влажность воздуха при +35 °С и более низких температурах без конденсации влаги, %, не более |
95 |
|
|
- загрязненность рабочей среды |
не ниже 7 класса для воздуха по ГОСТ 17433 |
|
|
Степень защиты от влаги и пыли |
IP40 (по ГОСТ 14254) |
|
|
Средняя наработка до отказа, ч, не менее |
25000 |
|
|
Габаритные размеры РДФ-4, мм, не более |
96×115×140 |
|
|
Масса, кг, не более: |
|
|
|
- РДФ-4-1, РДФ-4-3 |
0,71 |
|
|
- РДФ-4-2, РДФ-4-4 |
0,64 |
|
