Редуктор РДФ-3М1

Редуктор давления с фильтром РДФ-3М1 ТУ 25.02.1898-75 с системой фильтрации относится к устройствам, используемым для выполнения процессов регулирования и последующего автоматического поддержания требуемого давления воздуха, а также очищает технический воздух от влаги, пыли и масла и подавать его в систему управления пневматическими приборами.

Редуктор давления РДФ-3М1 относятся к однофункциональным одноканальным редукторам, поддерживающим возможность ремонта и восстановления.

Преимущества

• простота конструкции;
• высокая надежность;
• компактность.

Область применения РДФ-3М1

Редуктор РДФ-3М1 поддерживает очистку воздуха специальным фильтрующим элементом и визуализацию текущего давления с помощью встроенного манометра.

Редуктор получил свою востребованность в таких сферах как:

• Нефтяной;
• Газовой;
• Химической;
• машиностроительной отрасли.

Также редуктором РДФ-3М1 могут комплектовать системы подачи и отвода воздуха на небольших судах и кораблях.

Функциональное применение

Редуктор давления РДФ-3М1 используются для подачи сжатого воздуха к одному контуру или прибору, функционирование которых предусматривает поступление сжатого воздушного потока.

Могут успешно выполнять свои функции в среде, температура которой находится в пределах от -50⁰С до +60⁰С, а относительная влажность при Т=+350С не превышает 95%.

Принцип работы

Очистка воздуха производится с помощью фильтрующего элемента, который состоит из супертонкого стеклянного волокна. Для 3-го и 4-го классов очистки используется фильтрующий материал ФПП-15-1,5. Контроль и поддержка требуемого давления происходит полностью в автоматическом режиме.

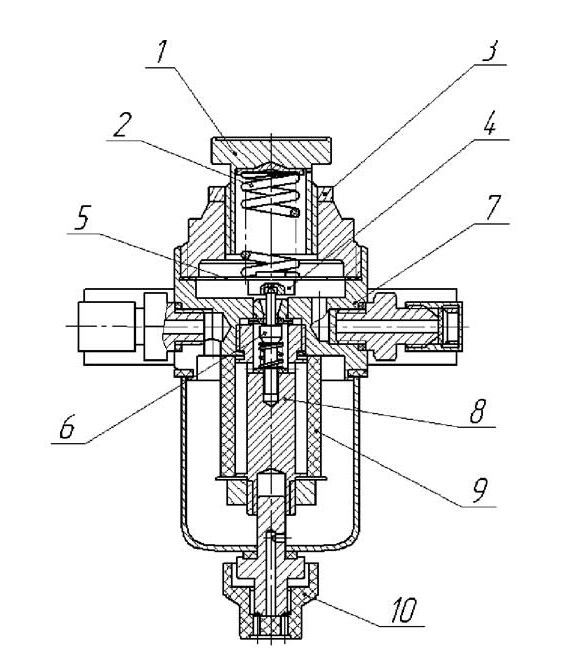

Конструкция редуктора на схеме:

• 1 - Колпачок;
• 2 - Пружина;
• 3 - Контргайка;
• 4 - Предохранительный клапан;
• 5 - Мембрана;
• 6 - Клапан конический;
• 7 - Основание;
• 8 - Шпиндель;
• 9 - Фильтр;
• 10 - Пробка.
