Расцепитель для выключателей A3794
Электронные расцепители для выключателей A3794 представляют собой устройства, используемые для подачи команд на автоматическое отключение выключателей-автоматов. Подача команд на отключение осуществляется по установленному алгоритму при появлении коротких замыканий или токовых перегрузок в электроцепи, защищаемой автоматическим выключателем.
Область применения
Расцепители A3794 предназначены для использования с выключателями-автоматами серии А3790. Такого рода выключатели используются в процессе эксплуатации асинхронных двигателей с короткозамкнутыми роторами, которые питаются переменным током с напряжением до 0.66 кВ и частотой ν=50\60Гц.
Особенности конструкции и работы
По своей конструкции расцепители A3794 состоят из датчиков тока, электронного модуля управления и исполнительного элемента, обеспечивающего приведение в действие системы отключения выключателя-автомата A3794. Роль исполнительного механизма играет электромагнитная система независимого расцепителя. В качестве датчика электронного расцепителя автоматических выключателей A3794 выступают трансформаторы электротока, устанавливаемые на каждом из 3-х полюсов. Вторичный электроток этих трансформаторных узлов используется для питания электронного блока. Величина номинального тока этого трансформатора является и номинальным значением тока для автоматического выключателя.

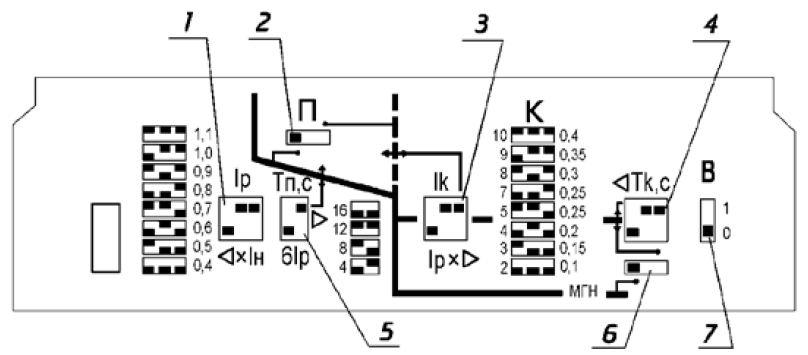

Общий вид расцепителя для выключателей
- индикатор наличия питания;
- ручка уставок номинального рабочего тока;
- включение защиты от перегрузки (выступ влево – включена, вправо – выключена);
- ручка уставок тока срабатывания защиты от короткого замыкания;
- включение режима мгновенного срабатывания при коротком замыкании (выступ влево – включен, вправо – выключен);
- разъём ТЕСТ;
- ручка уставок выдержки времени защиты от перегрузки;
- ручка уставок выдержки времени защиты от короткого замыкания.
Электронный модуль управления расцепителя обеспечивает логику работы в процессе возникновения токовых перегрузок и коротких замыканий. С помощью этого блока формируются исполнительные сигналы, обеспечивающие работу электромагнитной системы при выходе значения электротока за пороговую уставку срабатывания.
Технические характеристики
|
Показатели уставок номинального тока, проводимого расцепителем Ip/Iн: |
0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1; 1,1 |
|
Значения уставок выдержки во времени защиты от перегрузки: |
4; 8; 12; 16 |
|
Значения уставок для тока срабатывания защиты от междуфазного короткого замыкания при выдержке во времени: |
|
|
Показатели уставок выдержки во времени для защиты от междуфазного короткого замыкания: |
0,1; 0,15; 0,2; 0,25; 0,3; 0,25; 0,4 |
|
Основное использование: |
Выключатель-автомат А3793 |
