Пускатель ПБР-31 представляет собой бесконтактный реверсивный пускатель. С его помощью осуществляется удаленное бесконтактное управление работой электромеханических исполнительных устройств, в составе которых имеются 3-фазные приводы типа ДСР, АОЛ, ДСТР. Пускатели предназначены для эксплуатации вне жилых домов и не предназначены для установки в состав их электрических сетей.
Область применения
Пускатели типа ПБР-31 рассчитаны для применения в составе автоматизированных систем регулирования и контроля технологическими процессами, осуществляемыми на производственных предприятиях. Устройства этого типа устанавливают в системах телемеханизации объектов, относящихся к энергетической, металлургической и машиностроительной отрасли.
Конструкционные особенности
Прибор ПБР-31 построен в виде блочного устройства, которое состоит из 2-х половинок, выполненных из ударопрочного пластика. Внутри корпуса расположена функциональная плата печатного монтажа, обеспечивающая процесс запуска и реверсирования 3-фазных приводов.

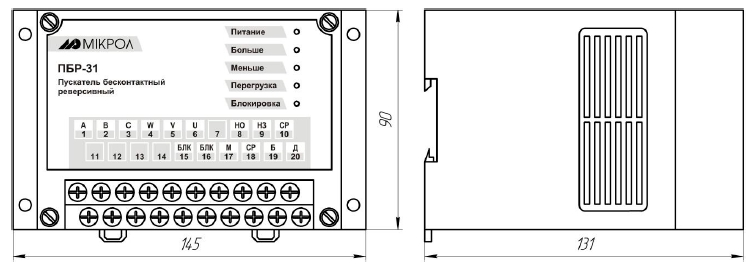

Схема габаритных размеров пускателя ПБР-31
Для коммутации пускателя ПБР-31 с внешними цепями используется клеммная колодка, расположенная в нижней части передней панели. На лицевую панель выведены светодиодные индикаторы отображающие режимы работы пускателя, срабатывания соответствующих ключей, блокировок и случаев перегрузок.

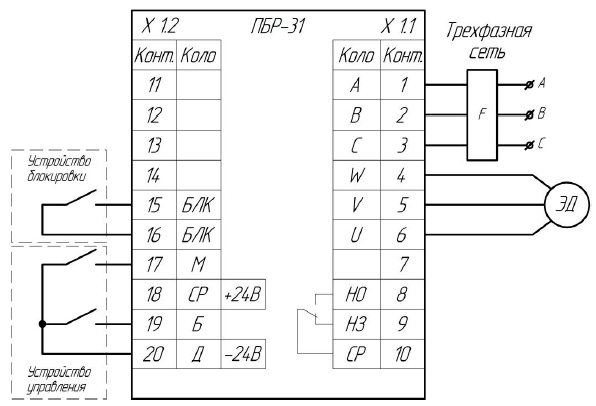

Схема соединения с внутренним источником питания

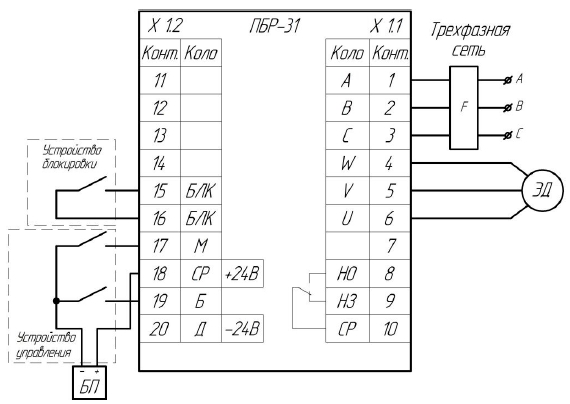

Схема соединения с внешним источником питания
Для крепления устройства ПБР-31 в месте его использования применяется стандартный DIN-рельс, к которому контактор фиксируется с помощью монтажных захватов, расположенных на задней стенке блока.
Технические характеристики
|
Значение числа фаз в подключаемом электродвигателе: |
3 |
|
Максимальный показатель силы номинального тока, протекающего через подключаемый электродвигатель: |
9 А |
|
Показатель наименьшей мощности электропривода: |
40 В |
|
Величина входного сопротивления: |
5 кОм |
|
Наибольшее значение силы коммутируемого тока при продолжительном режиме включения: |
5 А |
|
Максимальное значение силы коммутируемого тока для повторно-кратковременного режима: |
9 А |
|
Наибольшая величина падения напряжения: |
3 В |
|
Наибольшая продолжительность эксплуатационного срока: |
100000 часов |
|
Наибольшее значение продолжительности возобновления работоспособности аппарата: |
4 часа |
|
Минимальный эксплуатационный ресурс: |
10 лет |
|
Вес аппарата: |
1 кг |
Обозначение при заказе
Пускатель обозначается следующим образом: ПБР-31 – A, где:
- А – максимальный коммутируемый ток пускателя:
- 9 – 9 Ампер;
- 16 – 16 Ампер.
